Мы производим УФ-оборудование, бактерицидные лампы и комплектующие к ним для обеззараживания воды, воздуха и поверхностей. В проектах, связанных с вентиляцией, особенно важно не просто подобрать лампу по мощности, а учесть место установки, влажность, доступ для обслуживания и реальную геометрию воздуховода.
Объект
К нам обратился владелец частного дома в Истринском районе с задачей встроить ультрафиолетовое обеззараживание воздуха в уже собранную систему вентиляции, кондиционирования и увлажнения. Пространство внутри смесительной камеры было ограничено, поэтому стандартная вентиляционная секция не подходила. Нужен был именно комплект для самостоятельного монтажа с лампой, который можно установить внутрь готового короба без переделки всей системы.
Исходные параметры объекта
- объект: частный дом с центральной системой вентиляции и кондиционирования;
- место установки: смесительная камера / короб вентиляции;
- особенность системы: в линии присутствует увлажнение, внутри канала ожидается высокая влажность;
- ограничения: готовая система, без возможности установить отдельную вентиляционную секцию;
Проблематика
Основная сложность заключалась в том, что система вентиляции уже была собрана, а места для полноценной УФ-секции не оставалось. Решение нужно было встроить прямо в существующий смесительный короб, поэтому ключевыми стали компактность комплекта, длина лампы и удобный вывод проводов к блоку питания.
Дополнительным фактором была высокая влажность внутри канала после увлажнителя. Поэтому важно было подобрать вариант, рассчитанный на активный воздушный поток и работу в условиях повышенной влажности, без открытой контактной группы.
Отдельно для заказчика было важно получить понятную схему монтажа, чтобы комплект можно было безопасно и корректно установить в существующую вентиляцию.
Решение
Для объекта был выбран монтажный комплект для встраивания в систему вентиляции с лампой UVL 19170-144-W2000 FLOW мощностью 170 Вт. Изначально обсуждался более длинный вариант, но по итогам примерки и расчёта остановились на более компактной лампе длиной 392 мм, которой оказалось достаточно для закрытия задачи в пределах доступного пространства. Такой вариант позволил встроить источник УФ-излучения в смесительную камеру без риска, что комплект встанет слишком плотно или неудобно для обслуживания.
Ключевым аргументом в пользу этой конфигурации стало то, что выбранная лампа рассчитана именно на активный воздушный поток и эксплуатацию в воздушной среде с температурой 10–35 °C. При этом использовался цельный вариант с керамическим коннектором и выводом проводов, что убирало проблему открытых контактов внутри влажной смесительной камеры. За счёт этого заказчик получил решение, которое можно безопасно смонтировать внутри вентиляционного канала и вывести питание наружу через гермовводы.
Характеристики установки
тип решения — комплект для самостоятельного монтажа
лампа — UVL 19170-144-W2000 FLOW
мощность лампы — 170 Вт
тип лампы — безозоновая амальгамная лампа низкого давления
общий срок службы — 16000 часов
состав комплекта — лампа, ЭПРА Л-220-1х200-2201-15, 3 клипсы-держателя для ламп Т5 с ножкой 20 мм.
Реализация
Проект начался с осмотра задачи и консультации по месту установки. Заказчик показал фотографии, затем приехал на очную встречу, чтобы на месте объяснить конфигурацию смесительной камеры и ограничения по монтажу. После этого было предложено решение в формате готового набора для встраивания, а инженер дополнительно разъяснил, как комплект будет работать в условиях высокой влажности и как правильно вывести провода к блоку питания.
В результате заказчик получил именно тот формат, который был ему нужен: не отдельную секцию и не сложный переделанный узел, а компактный набор для самостоятельной установки в существующую вентиляцию. По счёту в комплект вошли лампа, блок питания и крепёжные элементы, а в качестве способа получения был выбран самовывоз.

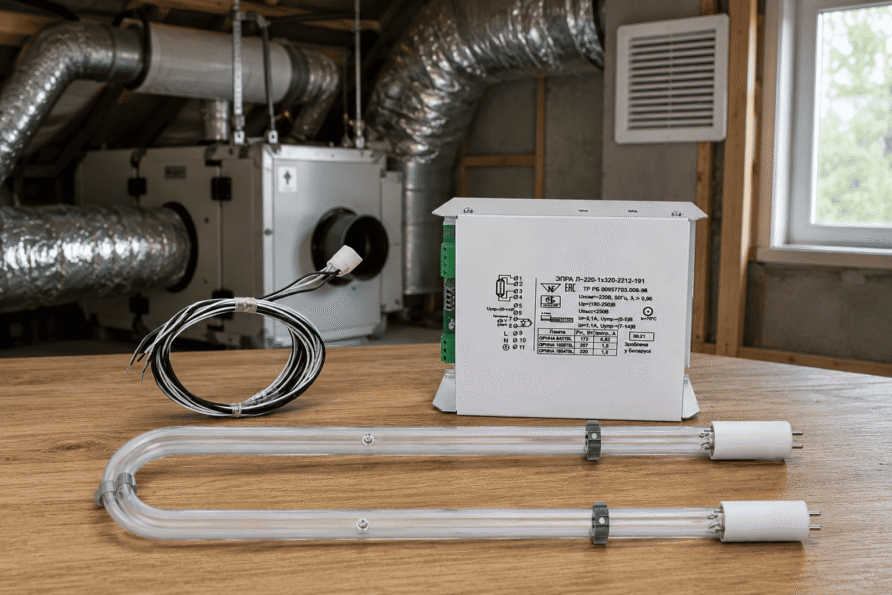

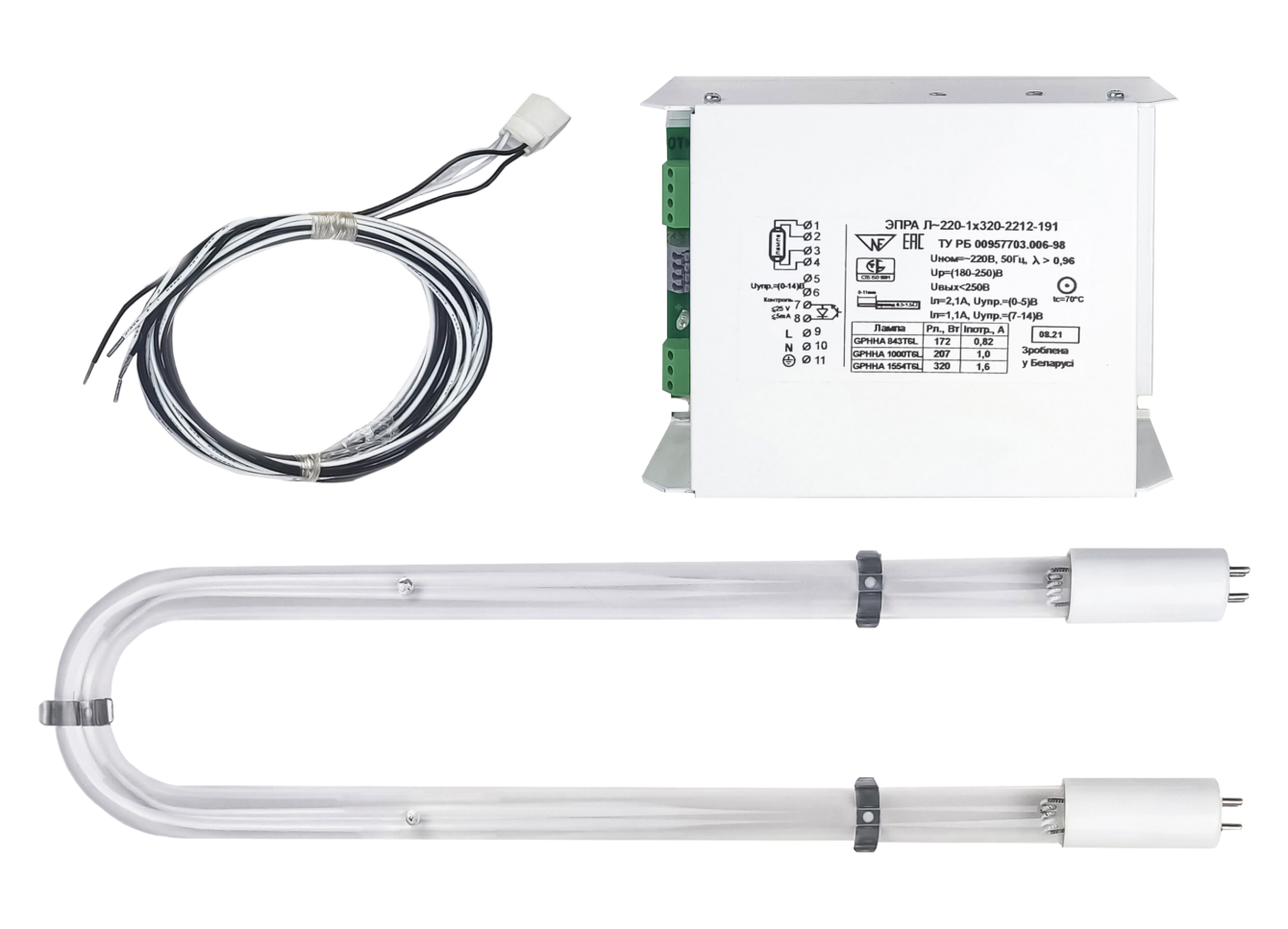

Набор из УФ ламп, ЭПРА, проводов и креплений предназначен для самостоятельного создания бактерицидной секции, путем встраивания в существующий канал вентиляции и кондиционирования, либо в отдельно изготовленный корпус.
Выгоды
Для заказчика этот проект дал несколько практических преимуществ:
— решение для готовой системы вентиляции, без переделки всего короба;
— компактный комплект, подходящий под ограниченное пространство смесительной камеры;
— лампу, рассчитанную на активный воздушный поток и повышенную влажность;
— понятную схему самостоятельного монтажа с креплениями, гермовводами и выносом ЭПРА;
— возможность внедрить УФ обеззараживание воздуха в частном доме аккуратно и без сложных строительных работ.
Заключение
UVL подбирает не только стандартные секции, но и комплекты для самостоятельного монтажа, когда систему нужно встроить в уже готовую вентиляцию. В этом проекте важно было учесть сразу несколько факторов: ограниченное пространство, высокую влажность, особенности смесительной камеры и желание заказчика получить понятное решение без радикальной переделки всей системы. Именно такие задачи хорошо показывают ценность точного подбора и грамотной инженерной консультации.
