Объект
К нам обратилось предприятие из Ульяновска, работающее в сфере инженерных решений для объектов водоотведения и очистки стоков. Задача была конкретной: подобрать бактерицидное ультрафиолетовое оборудование для обеззараживания очищенной сточной воды с последующим включением в действующую технологическую линию. Дополнительным условием стало точное попадание в существующую схему трубопровода и подбор исполнения, удобного для монтажа на объекте.
На этапе сбора исходных данных были уточнены ключевые параметры:
— среда: очищенные сточные воды;
— требуемая производительность по запросу: 12 м³/ч;
— итогово подобранная установка: 25 м³/ч;
— присоединение: DN150;
— материал камеры: нержавеющая сталь;
— исполнение: с индивидуальной проработкой расположения патрубков;
— шкаф управления: уличного исполнения.
Проблематика
На первый взгляд задача выглядела стандартной: требуется УФ-установка для сточных вод, шкаф управления и подключение к существующей линии. Но уже в ходе согласования выяснилось, что типовое решение без доработки здесь не подходит.
Основная сложность была связана с геометрией подключения. Линия на объекте была рассчитана под DN150, при этом сама УФ-камера имела меньший диаметр корпуса. Нужно было не просто поставить ультрафиолетовый обеззараживатель воды, а грамотно встроить его в существующий трубопровод без конфликтов по присоединениям и без неудобств при монтаже. Дополнительно в процессе согласования несколько раз уточнялось исполнение по патрубкам, чтобы оборудование корректно встало в реальную схему объекта.
Отдельным вопросом стала стоимость. Заказчик сразу обозначил рамки бюджета, поэтому подбор бактерицидного УФ оборудования нужно было вести так, чтобы сохранить рабочие параметры по ультрафиолетовому обеззараживанию сточных вод, но при этом уложиться в согласованную цену.
Решение

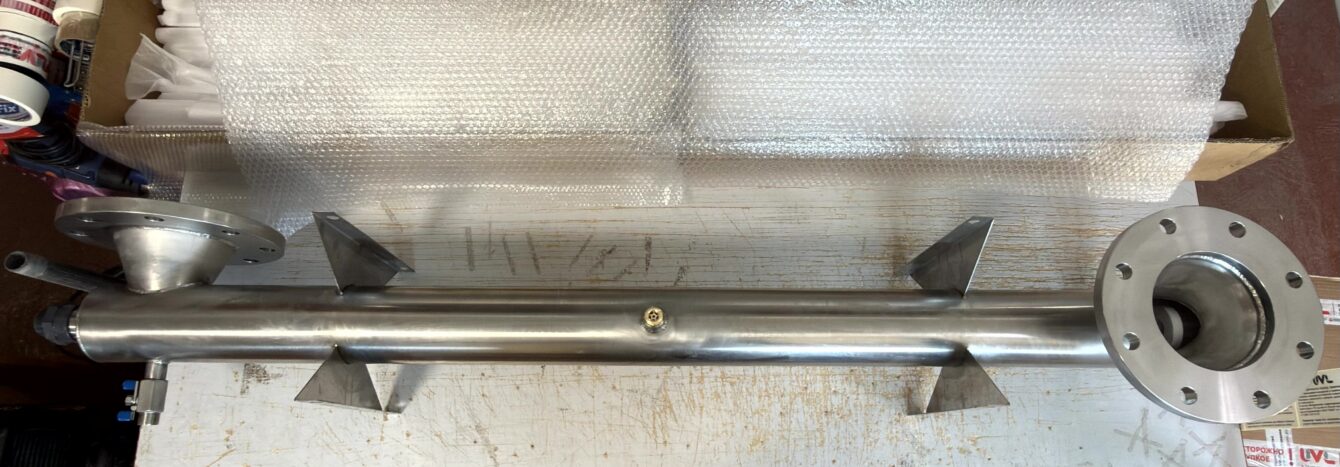

Для объекта была подобрана проточная установка обеззараживания воды UVL Aqua 320, которая позволила закрыть поставленую задачу без внедрения реагентного хозяйства и без перестройки всей технологической линии.

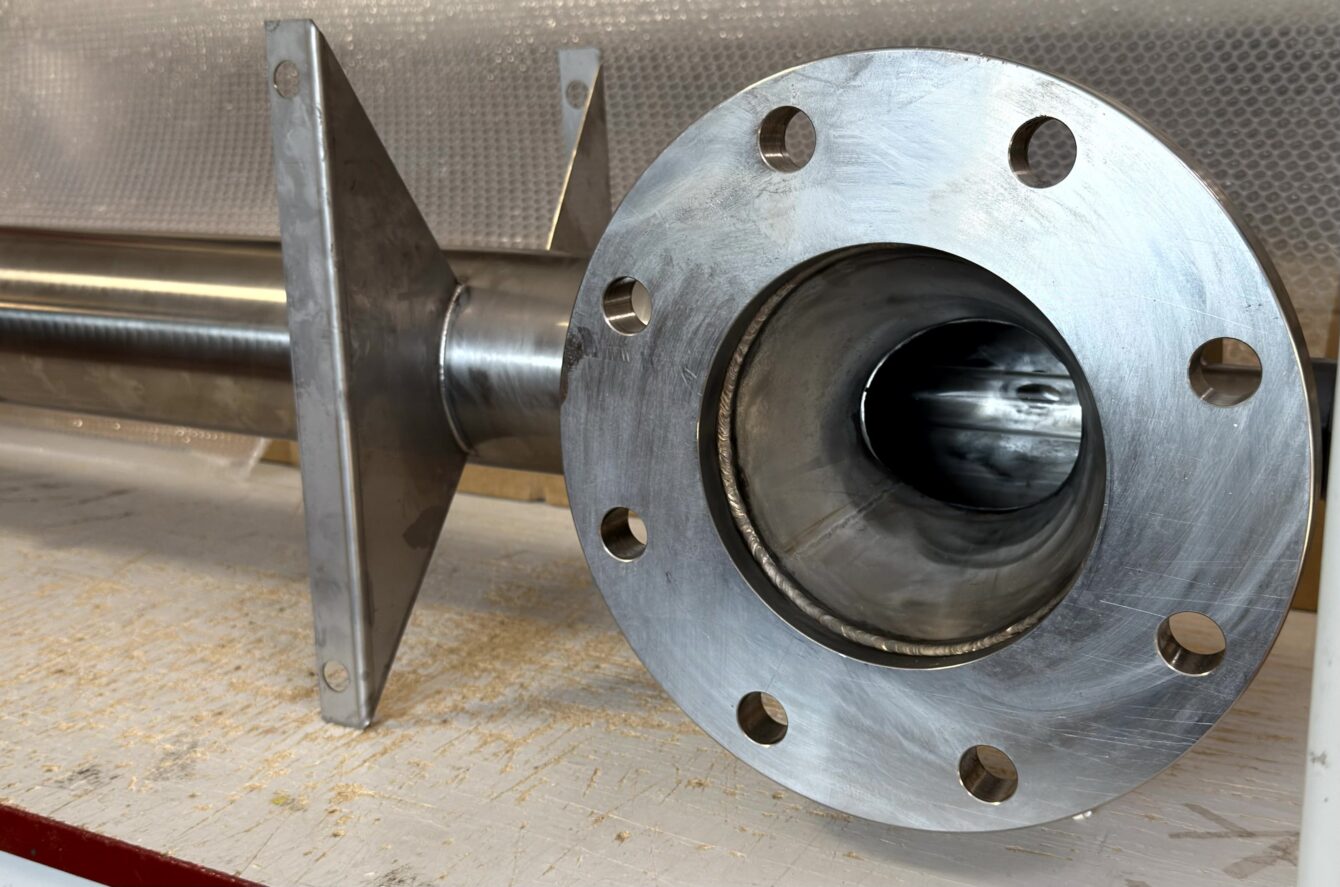

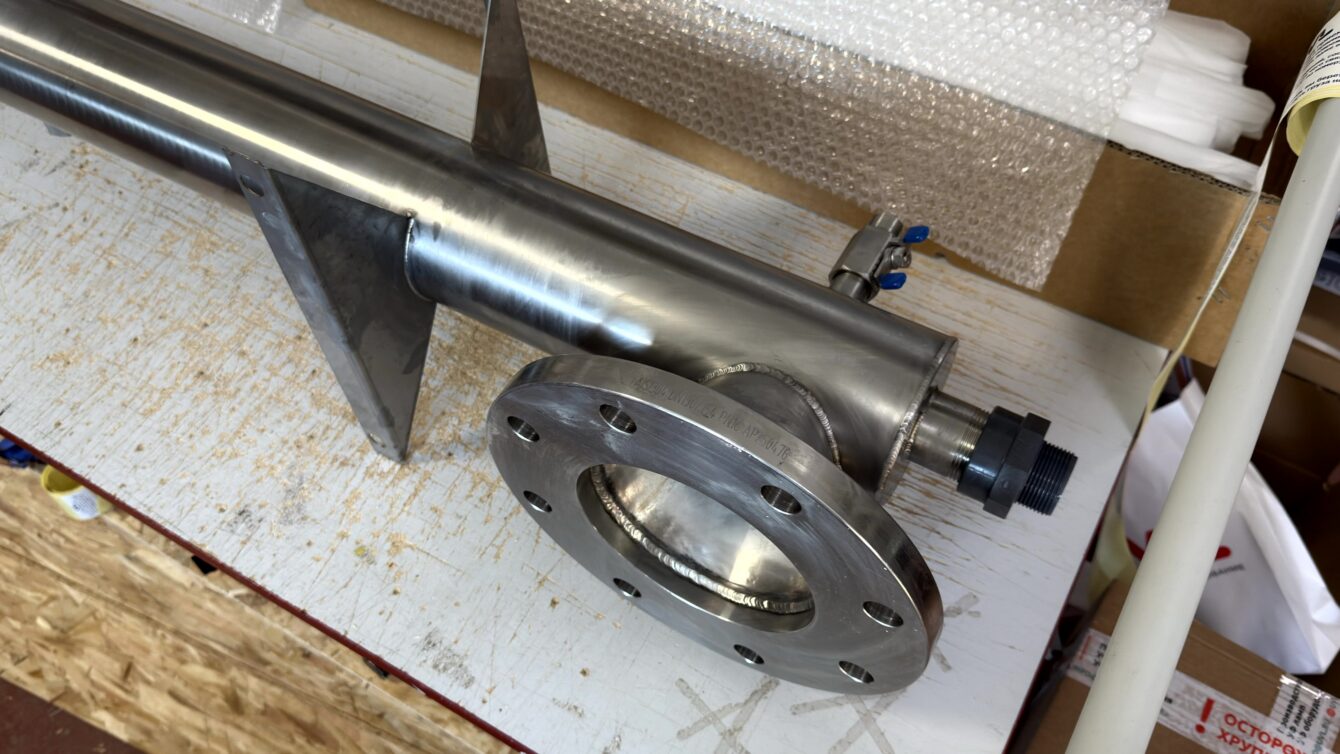

Чтобы интегрировать установку в существующую систему, было проработано решение с переходом на DN150 и адаптацией присоединения под фактические условия монтажа. Это позволило сохранить совместимость с трубопроводом заказчика и избежать лишних переделок на объекте. Дополнительно в комплект был включён шкаф управления уличного исполнения, что сразу учитывало реальные условия эксплуатации.
Проточные многоламповые установки с повышенной производительностью из нержавеющей стали обеспечивают обеззараживание до 99% SA в системе очистки воды. Подключаются к трубопроводу с помощью патрубков различного сечения. Мы производим установки с тремя патрубками для возможности выбора типа подключения "П","И" или "Г".
Характеристики установки:
• производительность — до 25 м³/ч
• материал корпуса — нержавеющая сталь AISI 304
• диаметр корпуса — 114 мм
• длина установки по чертежу — около 1600 мм
• подключение к линии объекта — DN150 через переходное решение
• шкаф управления — в комплекте, уличное исполнение
• кабель подключения — 10 м
• источник света — УФ лампа UVL 19320
• блок питания — ЭПРА Л-220-1х320-2212-150
Реализация

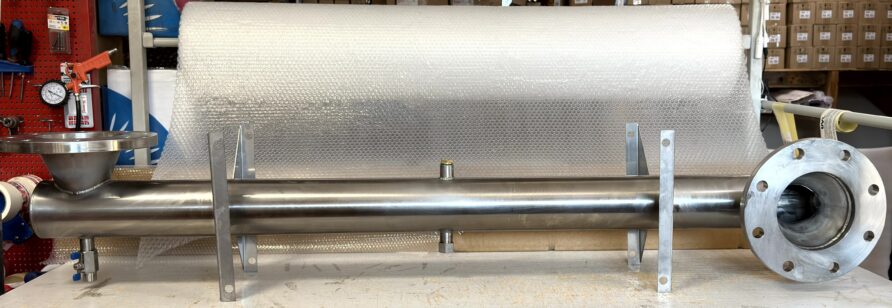

После согласования технических параметров, исполнения патрубков и стоимости проект был запущен в работу. По ходу сделки отдельно прорабатывались чертёж, конфигурация подключения и организационные детали по оплате и отгрузке. Заказчику было важно не просто получить УФ-оборудование для обеззараживания воды, а заранее понимать, как оно будет устанавливаться на площадке. Поэтому уже во время готовности оборудования он запрашивал фото установки, чтобы подготовить монтажную раму и ускорить ввод в эксплуатацию
В результате заказчик получил готовое решение, адаптированное под конкретный инженерный объект, под реальные присоединительные размеры и под условия будущего монтажа.
Выгоды
Для заказчика применение ультрафиолетовой дезинфекции сточных вод дало сразу несколько практических преимуществ:
— обеззараживание сточных вод без реагентов и дополнительных расходных материалов;
— интеграция УФ установки в существующую линию без полной переделки трубопровода;
— готовое промышленное решение со шкафом управления и комплектующими;
— компактное исполнение и удобство последующего обслуживания;
— запас по производительности и стабильная работа бактерицидной УФ лампы в составе установки.
UVL проектирует и производит УФ решения для обеззараживания воды и сточных сред, адаптируя ультрафиолетовое оборудование под реальные параметры объекта, условия монтажа и требования конкретного заказчика.
