Компания UVL, специализирующаяся на разработке и производстве решений для бактерицидной УФ-обработки воды, воздуха и поверхностей, представляет анализ внедрения УФ-оборудования на объекте аквакультуры, эксплуатирующем систему замкнутого водоснабжения (УЗВ). Предлагаемые решения основаны на использовании УФ-излучения с длиной волны 254 нм, обеспечивающего деструкцию ДНК и РНК патогенных микроорганизмов без образования остаточных продуктов.
Описание объекта
Рыбоводческий комплекс, оснащённый действующей установкой замкнутого водоснабжения (УЗВ). Система водоподготовки включает механическую и биологическую фильтрацию, после чего очищенная вода поступает обратно в бассейны с помощью насосов. Один из ключевых факторов стабильной работы — контроль микробиологического состава воды: отклонения могут привести к заболеваниям рыбы и снижению продуктивности хозяйства.
Проблематика
Клиент сформулировал требования к технологии обеззараживания воды, работающей без химических реагентов, с высокой производительностью и возможностью интеграции в уже существующую инженерную инфраструктуру. Основные условия:
- обработка потока объёмом от 115 м³ в час;
- отсутствие остаточных веществ после обработки;
- отдельный блок защиты для каждой из четырёх циркуляционных линий;
- устойчивость системы к колебаниям внешних факторов;
- исключение попадания прямого излучения в зону обитания рыбы.
Решение

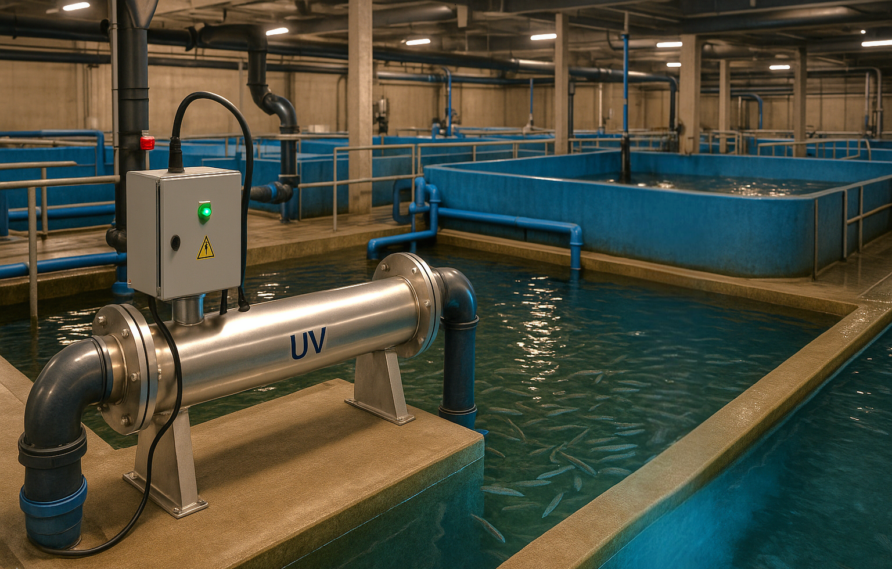

Наши инженеры предложили смешанную конфигурацию, включающую два класса устройств. Первый — это проточная установка UVL Aqua 3-700, подключаемая после биофильтра и отвечающая за основной цикл обработки. Второй — погружной модуль UVL Mod 32600, который заказчик решил разместить внутри трубопровода, тем самым имитируя работу проточной системы. Такой подход позволил эффективно использовать лампы высокой мощности (610 Вт), исключая их контакт с биологическим материалом.
Инженерная особенность: для монтажа был выбран трубный канал диаметром 160 мм и длиной 1700 мм. Внутрь помещался УФ-модуль с фиксацией на одном конце фторопластовой втулкой, а противоположный край стабилизировался в трубе. Это решение было нестандартным, но экономически целесообразным.
Характеристики оборудования
UVL Aqua 3-700
Производительность (в зависимости от вида воды):
- до 200 м³/ч при дозе 25 мДж/см²
- до 120 м³/ч при дозе 40 мДж/см²
- до 70 м³/ч при дозе 30 мДж/см²
Корпус: нержавеющая сталь AISI 304;
Давление: до 1,0 МПа;
Комплектация: корпус стерилизатора, амальгамная лампа, кварцевый чехол, ЭПРА, смотровое окно, шкаф управления с вентиляцией и счётчикомвремени наработки;
Монтаж: вертикальный или горизонтальный. Опционально: система промывки.

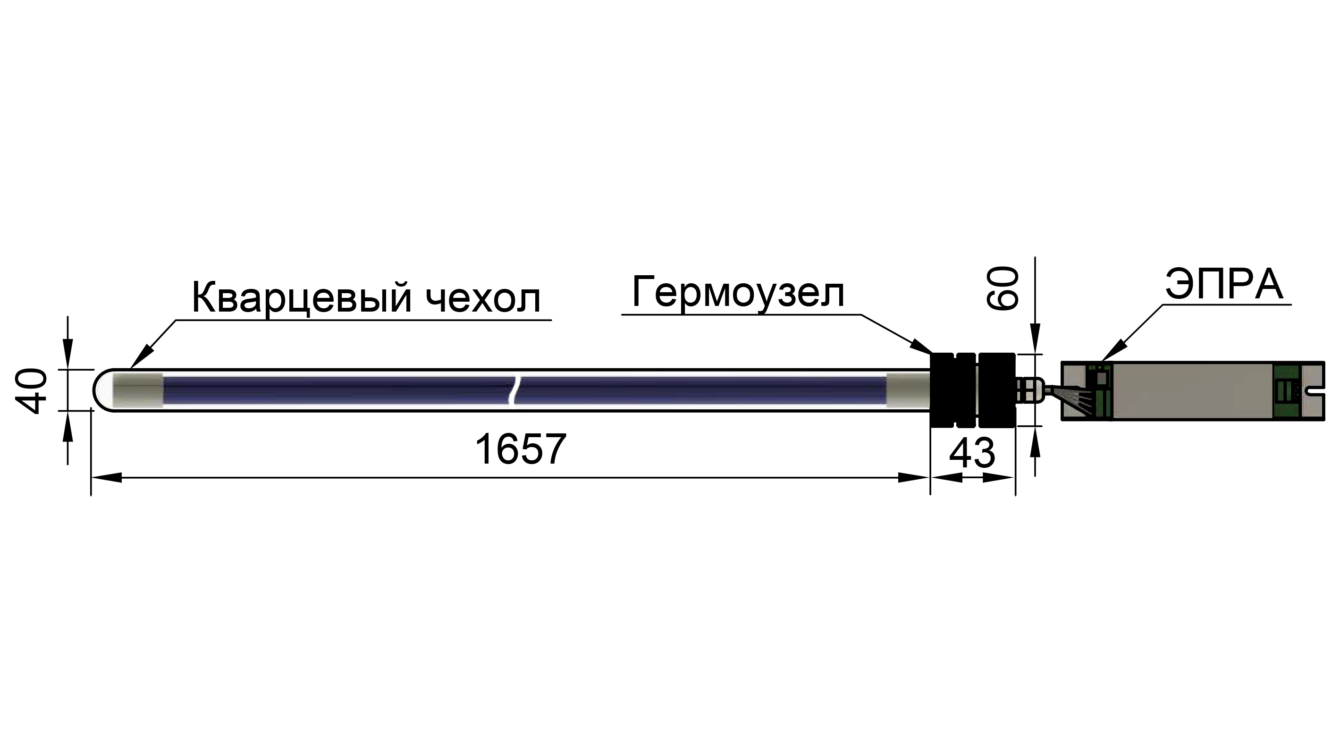

UVL Mod 32600
Мощность: 610 Вт;
Длина: 1650 мм;
Ресурс лампы: 16 000 часов;
Состав: амальгамная лампа, кварцевый чехол 40×2×1700 мм, фторопластовый узел герметизации, кабель питания 10 м, запасная лампа;
Особенности: возможность работы в напорных линиях, горизонтальная и вертикальная ориентация.
Как реализовали проект
Внедрение проходило поэтапно. Сначала клиент приобрёл одну нашу установку затем — дополнительные модули и оборудование, доведя общий объём заказа до более чем 5 млн рублей. В процессе реализации возникли сложности:
- Необходимость модификации узла герметизации УФ-модуля для обеспечения стабильной работы при заданном давлении;

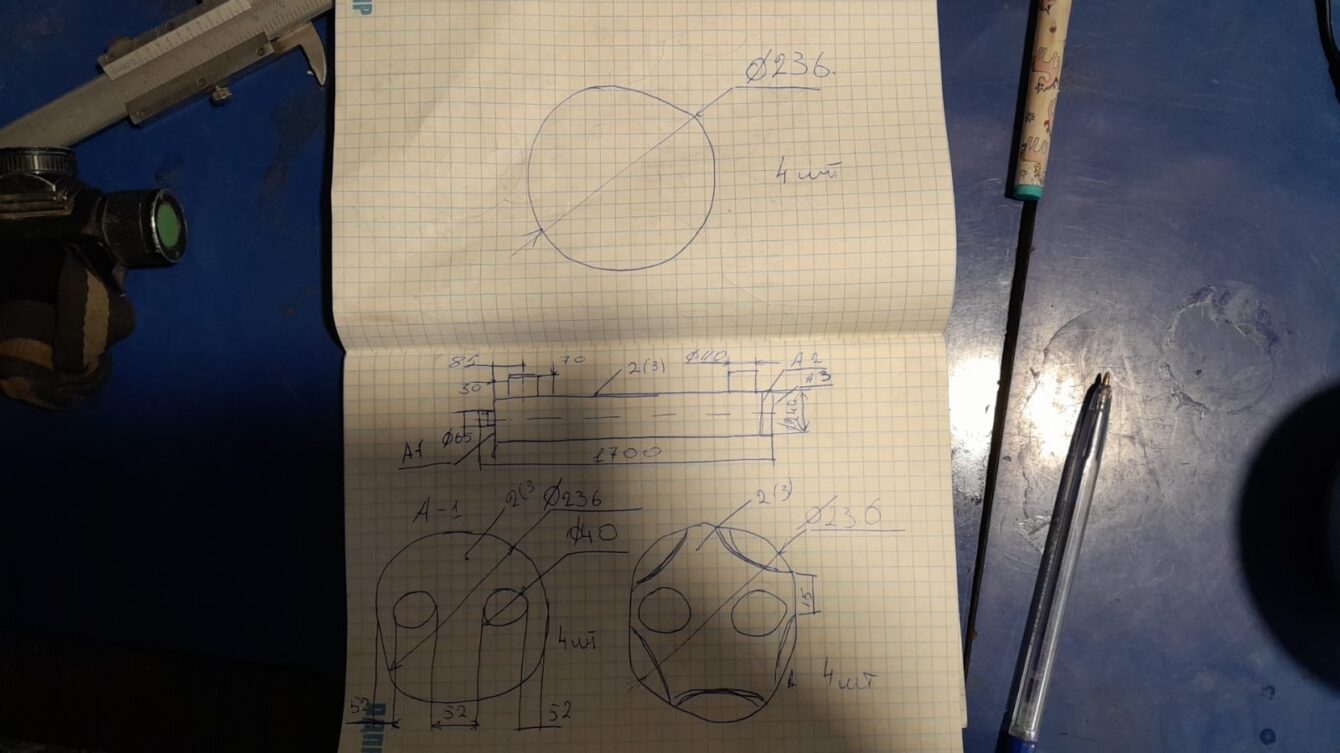

- Поиск труб нужного диаметра (160 мм) клиент осуществлял самостоятельно, мы предоставили рекомендации и чертежи по расположению модулей;
- Требовалось нестандартное формирование КП — иногда два модуля объединялись в одну "систему" по документам, чтобы ускорить согласование.
Несмотря на эти сложности, все технические и логистические задачи были решены. Оборудование успешно смонтировано, проведены тестовые включения. Конструкция показала высокую стабильность и эффективность в реальных условиях.
Результаты и выгоды для клиента
- Повышение уровня биобезопасности УЗВ-системы без использования химических реагентов;
- Снижение затрат на приобретение расходных материалов и обслуживание системы водоподготовки;
- Интеграция УФ-оборудования в существующую инженерную инфраструктуру без значительной модернизации;
- Обеспечение поканальной защиты циркуляционных линий (4 линии) для снижения риска распространения патогенов;
- Стабильная работа УФ-оборудования в условиях нестабильного давления и перепадов температуры воды.
Внедрение УФ-технологии на рыбоводческом комплексе с УЗВ-системой позволило достичь значительного улучшения микробиологических показателей воды, снизить риск эпизоотий и повысить эффективность производства.
