Описание объекта
К нам обратился инженер подрядной компании, специализирующейся на проектировании и комплектации объектов ливневой и хозяйственно-бытовой канализации. Требовалось бактерицидное обеззараживание сточных вод после прохождения песко- и маслоотделителей — с общим расчетным расходом до 600 литров в секунду.
Оборудование должно было быть встроено в подземные резервуары диаметром 3200 мм и длиной более 7 метров. Монтаж осуществлялся силами заказчика, но в тесной координации с нашими инженерами.
Проблематика и вызовы
Изначально проектная документация содержала ошибки: предусматривалось использование двух УФ-установок по 100 л/с на каждую линию, чего было недостаточно для реальных гидравлических параметров. Заказчику потребовалось срочно переработать решение.
Также возникала сложность с встраиванием в ограниченное пространство: требовалось учитывать габариты, возможность модификации, направление фланцев, длину кабелей до шкафов и другие эксплуатационные нюансы. Инженер запросил поэтапную отгрузку, чтобы синхронизировать поставку УФ-оборудования с графиком строительно-монтажных работ.
Наше решение
Мы оперативно скорректировали проект и предложили два типа проточных УФ-установок:
- UVL-AQUA 15-700: производительность до 440 м³/ч, 15 амальгамных ламп, мощность 10 500 Вт.
- UVL-AQUA 17-700: производительность до 550 м³/ч, 17 ламп, мощность 12 870 Вт.

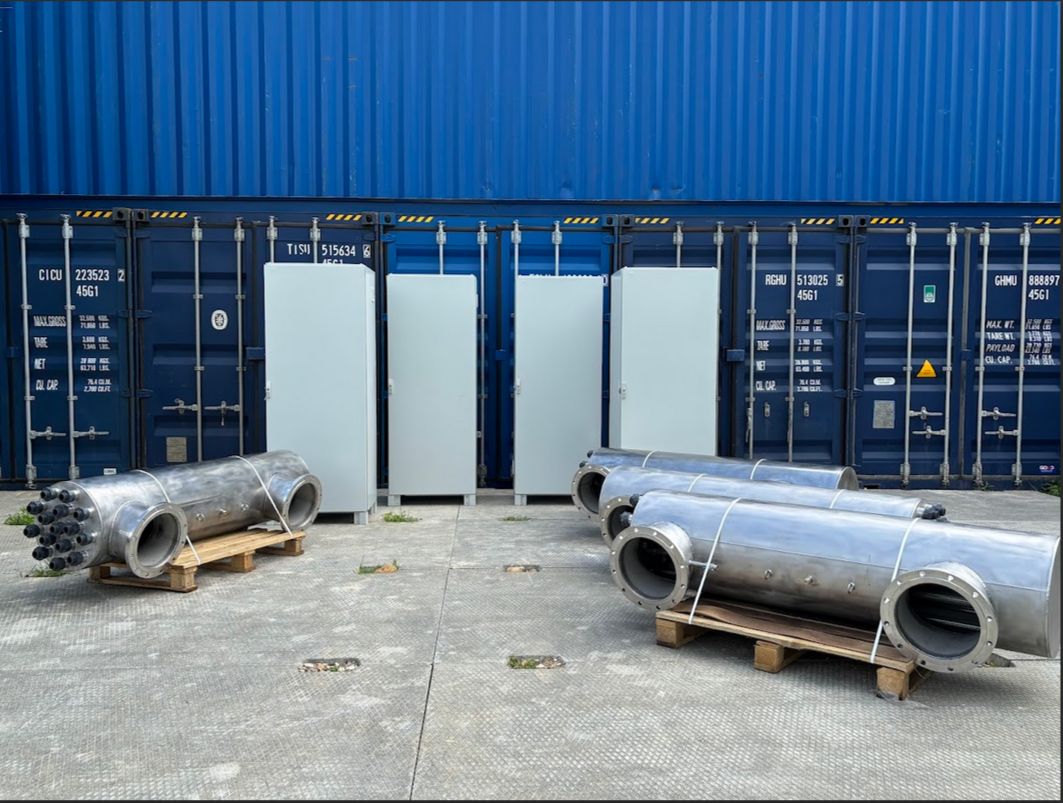

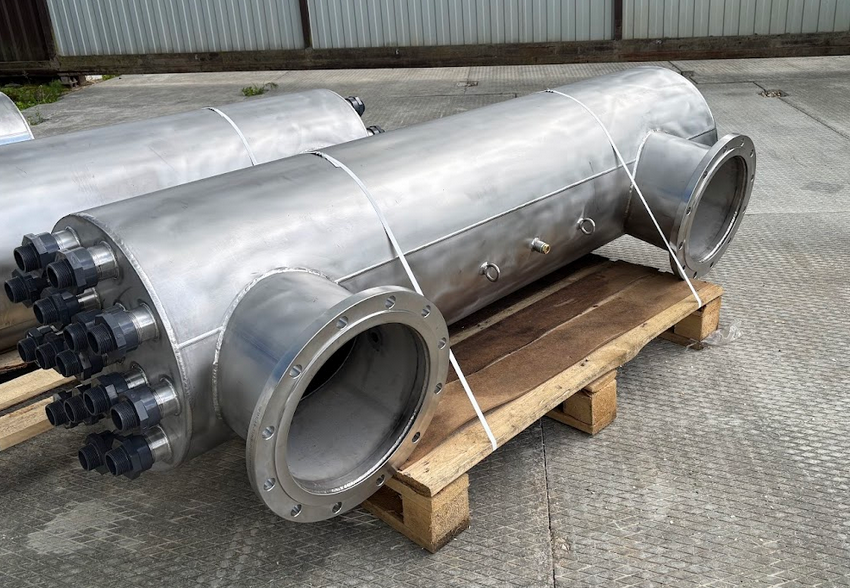

Всего было поставлено 8 установок (по две на 150 л/с и две на 100 л/с для каждой линии). Для удобства монтажа выбрано П-образное исполнение с патрубками на одной оси, добавлены монтажные крюки и кабели длиной 10 м. Корпуса выполнены из нержавеющей стали AISI 304 (возможна комплектация AISI 316).
В комплект вошли:

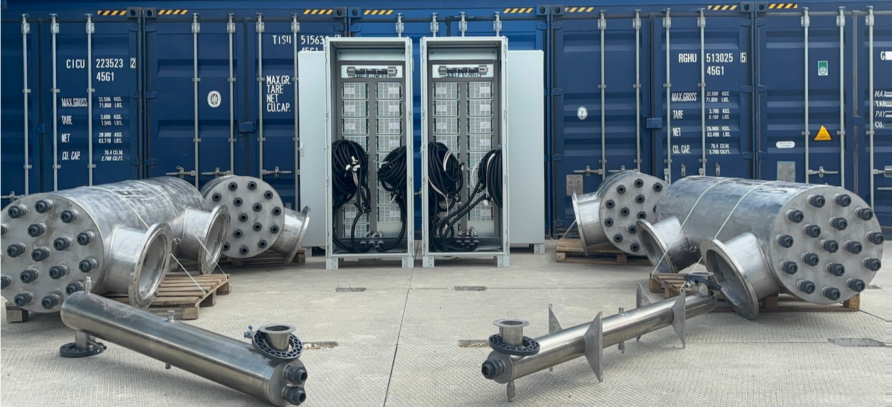

- Шкафы управления в уличном исполнении (IP55) с защитой от пыли, влаги и перепадов температур.
- Блоки промывки и счётчики наработки часов.
- Возможность дооснащения датчиками потока и УФ-излучения для мониторинга эффективности.

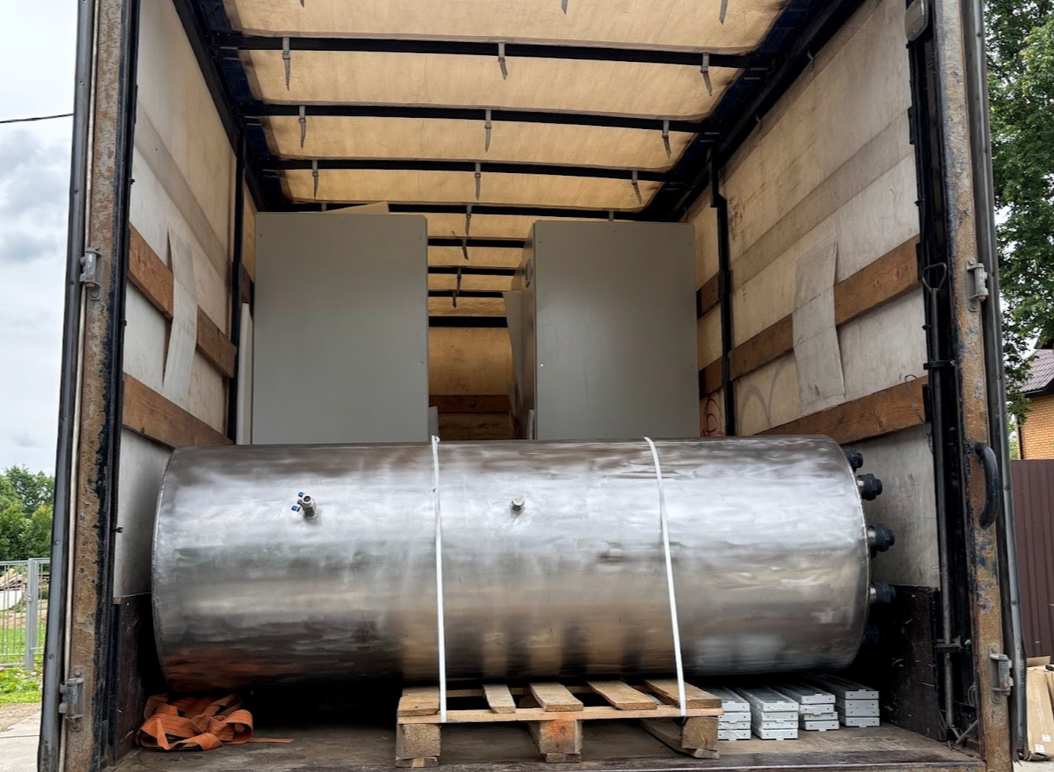

Поэтапная отгрузка (2+2 установки по 150 л/с, затем по 100 л/с) позволила заказчику гибко управлять графиком строительства. Мы предоставили габаритные чертежи, схемы подключения и паспорта оборудования, а также обеспечили контроль качества при разгрузке.
Результат
Проект реализован за 45 дней — раньше заявленного срока. Оборудование частично смонтировано в резервуарах и готово к запуску. Заказчик высоко оценил нашу гибкость, оперативность и плотное взаимодействие на всех этапах — от проектирования до поставки.
Универсальность решений UVL
Наши установки применяются не только для ливневых стоков, но и в водоканалах, пищевой и фармацевтической промышленности, агрокомплексах и других отраслях, где требуется мощная УФ-дезинфекция. Производительность — от 0,3 до 2500 м³/ч для питьевой воды и до 1000 м³/ч для стоков.
