Мы производим оборудование для УФ-обеззараживания воды: от ламп, кварцевых чехлов и ЭПРА до готовых промышленных установок для встраивания в инженерные системы. В таких проектах важен не только подбор по расходу, но и то, насколько точно решение встраивается в насосную станцию, блочно-модульное здание и общую технологическую схему объекта.
Объект
К нам обратилась компания из Ижевска, которая занимается комплексными решениями для систем теплоснабжения и водоснабжения. Для крупного горно-обогатительного объекта требовалось подобрать установки ультрафиолетового обеззараживания воды для насосной станции хозяйственно-питьевого и противопожарного водоснабжения. Речь шла не о единичной установке, а о полноценном узле, который должен был стать частью общей инфраструктуры площадки инженерных сооружений.
Исходные параметры объекта
— объект: горно-обогатительный комбинат;
— назначение: насосная станция хозяйственно-питьевого и противопожарного водоснабжения;
— вода: питьевого качества;
— требуемая конфигурация: 2 установки на 212 м³/ч и 2 установки на 240 м³/ч;
— размещение: блочно-модульное здание с ограниченным пространством;
— для проектирования были важны габариты установок, размеры шкафов питания и монтажное положение.
Проблематика
Главная задача заключалась в том, чтобы не просто подобрать оборудование по расходу, а корректно встроить его в насосную станцию. Внутри модульного здания место было ограничено, поэтому проектировщику нужны были точные монтажные размеры, понятное исполнение, габариты шкафов питания и привязка по патрубкам. Для промышленного объекта это принципиально: если оборудование не увязано с трубопроводами и компоновкой, проблемы начинаются уже на стадии выпуска рабочей документации.
Проектная увязка оборудования
Дополнительно нужно было заранее снять вопросы по монтажному положению, размещению шкафов и доступу к обслуживанию. Заказчик сразу закладывал установки в модель насосной станции, поэтому ему были важны межосевые расстояния патрубков, выступы фланцев, размеры шкафов и возможность ориентировать вспомогательные элементы в удобную сторону. Такой подход позволял избежать переделок уже на этапе реализации объекта.
Эксплуатационный запас
Поскольку объект промышленный и удалённый, отдельным вопросом стал состав ЗИП. Нужно было заранее понять, какие элементы логично держать в запасе для обслуживания: лампы, кварцевые чехлы, блоки питания или только расходные уплотнения. Это тоже часть нормальной инженерной логики: на таких объектах важно не только поставить оборудование, но и сразу предусмотреть эксплуатацию.
Решение

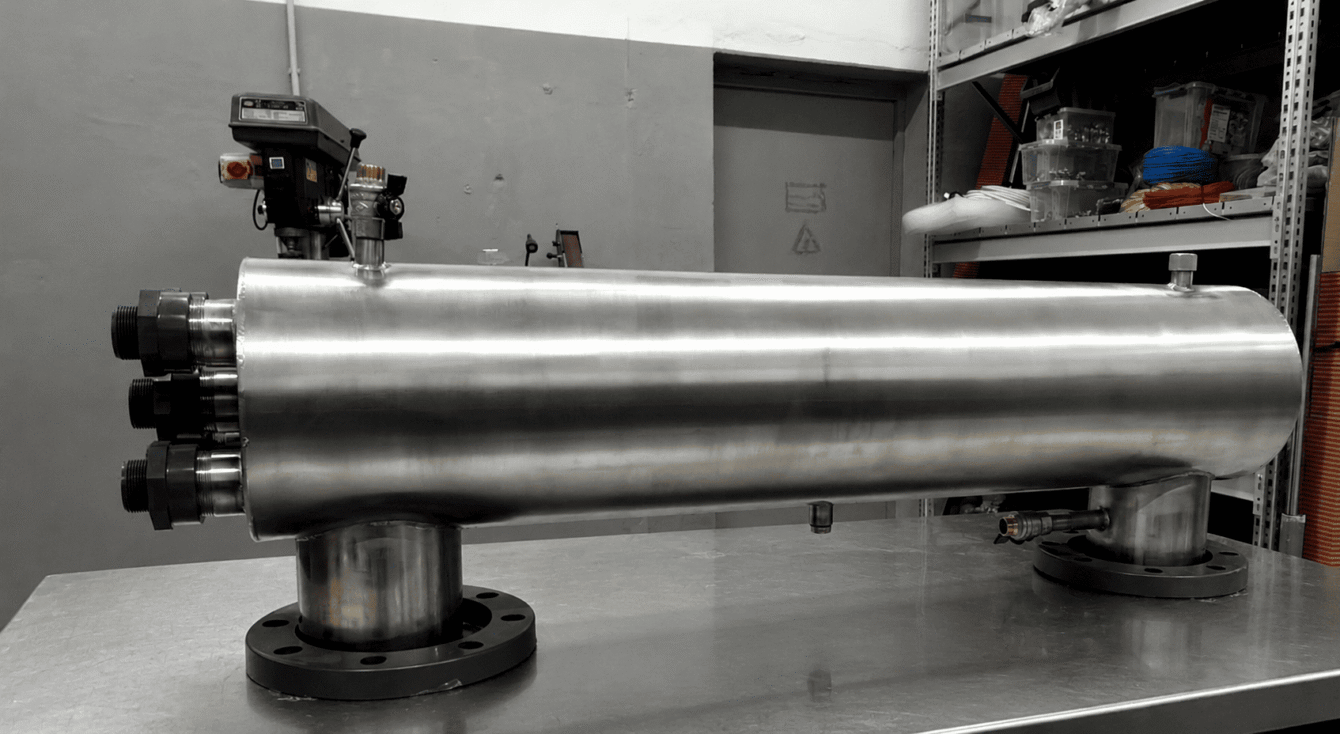

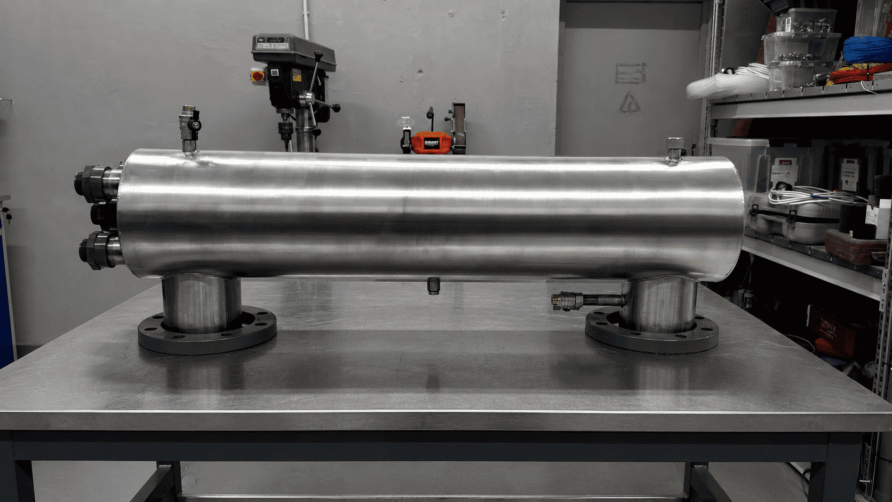

Для проекта были выбраны проточные установки UVL-Aqua 4-500 и UVL-Aqua 5-500. Заказчик остановился на исполнении П, поскольку именно оно лучше подходило для компоновки внутри насосной станции. После этого решение было детализировано по размерам, шкафам питания и монтажным параметрам, чтобы оборудование можно было без проблем включить в проект.
Проект был доведён до удобной рабочей конфигурации. Были уточнены размеры шкафов питания, межосевое расстояние патрубков и выступы присоединений, а также согласованы параметры, важные для размещения оборудования на одной раме и внутри ограниченного пространства. Заказчик получил не абстрактный подбор, а понятное инженерное решение, которое можно было уверенно закладывать в насосную станцию.
Характеристики установки
- модели — UVL-Aqua 4-500 и UVL-Aqua 5-500
- количество — 4 установки
- расход — 2 × 212 м³/ч и 2 × 240 м³/ч
- исполнение — Пмежосевое расстояние патрубков — 1070 мм
- выступ патрубка от края установки — 125 мм
- шкафы питания — 1200×800×280 мм
- материал корпуса камеры — нержавеющая сталь AISI 304.
Проточные многоламповые установки с повышенной производительностью из нержавеющей стали обеспечивают обеззараживание до 99% SA в системе очистки воды. Подключаются к трубопроводу с помощью патрубков различного сечения. Мы производим установки с тремя патрубками для возможности выбора типа подключения "П","И" или "Г".
Реализация
После подбора моделей заказчик сформировал закупку на две установки UVL-Aqua 4-500 и две установки UVL-Aqua 5-500. На этом этапе были согласованы условия поставки, состав оборудования и формат отгрузки. В результате заказ был запущен в производство после поступления оплаты, а сам проект быстро перешёл из стадии подбора в стадию реализации.
Для заказчика были важны не только параметры оборудования, но и скорость исполнения. Срок изготовления был определён в 21 рабочий день, при этом фактическая готовность наступила раньше ожидаемого. Это позволило быстрее перейти к упаковке, логистике и подготовке к вывозу оборудования.
Параллельно с основным заказом был согласован и комплект запасных позиций. В итоге заказчик решил оставить в дополнительной поставке только силиконовые уплотнительные кольца, без расширенного перечня ЗИП. Такой подход оказался практичным: основное оборудование пошло в работу, а запасные элементы были оставлены только в действительно нужном объёме.
Выгоды
Для заказчика эта сделка дала сразу несколько важных результатов:
— готовое решение для системы хозяйственно-питьевого и противопожарного водоснабжения;
— точные данные для проектной увязки внутри насосной станции;
— оборудование, адаптированное под ограниченное пространство блочно-модульного здания;
— быстрый запуск производства и раннюю готовность к отгрузке;
— понятный состав эксплуатационного запаса без лишних позиций.
Заключение
UVL подбирает и производит решения для обеззараживания воды с учётом не только расхода, но и реальных условий монтажа, эксплуатации и проектной увязки. В этом проекте важно было именно это: не просто поставить УФ-установки, а сделать так, чтобы они органично вошли в насосную станцию крупного промышленного объекта и стали её полноценной рабочей частью.
