Противоосколочная защита ламп УФ-оборудования: зачем она нужна и как мы её реализуем.

Разгерметизация лампы в работающем облучателе — редкое, но не нулевое событие. Термоудар, вибрация конвейера, случайный удар при обслуживании — и кварцевая или стеклянная колба может дать трещину или разрушиться полностью. На производстве, где под облучателем движется открытый продукт, вода или воздух, поступающий в цех, последствия такого разрушения выходят далеко за рамки поломки одной лампы: осколки стекла, частицы люминофора и следы ртутного наполнителя способны попасть непосредственно в продукцию. Именно поэтому вопрос осколкозащиты источников УФ-излучения — это не опциональная надстройка, а часть базовой инженерной культуры при проектировании облучательных установок.

В этой статье разберём, где противоосколочное исполнение ламп обязательно или крайне желательно, на какие СанПиН и СП стоит ориентироваться при выборе оборудования, и как мы в UVL реализуем антиосколочную защиту на серийных и заказных позициях — от бытовых рециркуляторов до конвейерных УФ-модулей.

Кому и когда нужна защита ламп от осколков

1. Молочным и сыродельным производствам — заквасочные отделения, участки упаковки сыра в плёнку, расфасовка детских молочных продуктов требуют бактерицидной обработки воздуха без риска попадания стекла в открытый продукт.
2. Мясо- и рыбоперерабатывающим предприятиям — включая цехи икорного производства, где облучатели размещаются непосредственно над линией разделки и расфасовки.
3. Кондитерским цехам и предприятиям общественного питания — участки порционирования готовых блюд, отделения отделки кремом, зоны хранения кулинарной продукции.
4. Предприятиям продовольственной торговли и складам хранения — камеры хранения пищевой продукции, зоны подготовки товаров к реализации.
5. Фармацевтическим производствам и лабораториям — асептические зоны, боксы микробиологического контроля, помещения классов чистоты 1–3.
6. Рыбоводным хозяйствам и системам УЗВ — обеззараживание воды в замкнутых контурах, где разгерметизация лампы означает прямой контакт осколков с водной средой и живой продукцией.
7. Медицинским и социальным учреждениям — процедурные, перевязочные, помещения с постоянным присутствием персонала и пациентов.

Общий признак всех этих сценариев один: между источником УФ-излучения и незащищённым продуктом (пищевым, водным, воздушным) нет промежуточного барьера, кроме самого корпуса лампы. Если этот барьер разрушается механически, следующим защитным контуром должна стать именно противоосколочная плёнка или иное осколкозащитное покрытие.

Что происходит при разрушении незащищённой лампы

Стеклянная или кварцевая колба газоразрядной лампы при механическом повреждении не просто "гаснет" — она разлетается на фрагменты разного размера, часть которых оседает в радиусе нескольких метров. Вместе с осколками высвобождаются частицы люминофорного покрытия и, в случае ртутьсодержащих ламп, ртутный наполнитель. На открытом технологическом участке — под конвейером, над ванной для творога или сыра, в зоне разделки рыбы — это прямой путь загрязнения продукции инородными включениями и токсичными веществами. Отсюда и формулировка, которая раз за разом встречается в санитарных правилах для пищевых производств: светильники должны исключать возможность попадания осколков в продукт, а не просто "быть исправными".

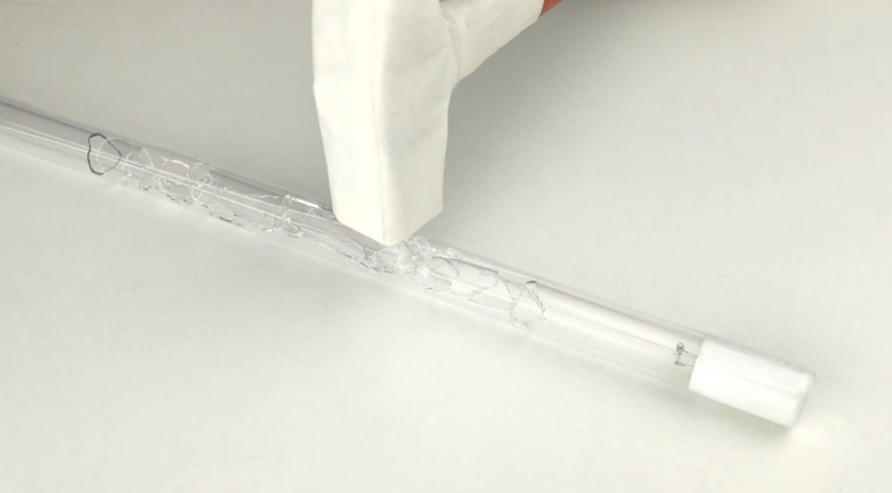

Антиосколочное исполнение решает эту задачу на уровне самого источника света: специальная защитная плёнка, нанесённая на колбу лампы, или защитный чехол, надетый на облучатель снаружи, удерживают осколки и люминофор внутри эластичной оболочки даже при полном разрушении стекла. УФ-излучение при этом частично поглощается плёнкой, что учитывается при светотехническом расчёте установки — то есть защита не добавляется "постфактум", а закладывается в конструкцию облучателя изначально.

Какое оборудование UVL оснащает противоосколочной защитой

Мы устанавливаем осколкозащитные плёнки и чехлы как на серийные позиции, так и на заказные конфигурации — конструкция барьера подбирается под геометрию корпуса и условия эксплуатации:

• Рециркуляторы воздуха — закрытый контур обеззараживания, где лампа скрыта корпусом, но при сервисном обслуживании персонал вскрывает камеру; противоосколочное покрытие снижает риск контакта с осколками и ртутьсодержащими компонентами при внутреннем повреждении лампы.
• Открытые бактерицидные облучатели — наиболее чувствительная категория, поскольку лампа не экранирована корпусом и работает в помещении в отсутствие людей; здесь защитная плёнка на колбе — фактически единственный барьер между разрушенной лампой и окружающей средой.
• Конвейерные УФ-облучатели — лампы располагаются непосредственно над движущимся продуктом (тушки, полуфабрикаты, упаковка), вибрация от работы линии повышает механическую нагрузку на колбу — здесь защитное исполнение фактически обязательно.
• Погружные и проточные УФ-модули для воды — противоосколочный чехол защищает водный контур от попадания стекла и наполнителя лампы при её разгерметизации в кварцевом чехле реактора.
• Заказные позиции — облучатели для нестандартных камер, тоннельные УФ-модули, установки для обработки тары и упаковки — под них мы подбираем индивидуальную геометрию защитного чехла с учётом расположения ламп и доступа для обслуживания.

При заказе противоосколочного исполнения мы пересчитываем эффективную бактерицидную дозу с учётом коэффициента поглощения защитной плёнки, чтобы санитарный эффект облучателя не снижался ниже нормируемых значений.

Нормативная база: где закреплено требование осколкозащиты

Прямое требование к конструктивной защите ламп от осколков стекла содержится в нескольких действующих санитарных документах:

• СП 2.3.6.3668-20 «Санитарно-эпидемиологические требования к условиям деятельности торговых объектов и рынков, реализующих пищевую продукцию», п. 4.4 — лампы в помещениях хранения, подготовки и реализации пищевой продукции должны быть оборудованы специальными защитными устройствами, предупреждающими попадание осколков стекла в продукцию.
• СанПиН 2.3/2.4.3590-20 «Санитарно-эпидемиологические требования к организации общественного питания населения», п. 2.7 — общее требование исключения попадания посторонних частиц, включая стекло, в готовую продукцию на всех этапах технологического процесса.
• СП 2.3.6.1079-01 («Санитарно-эпидемиологические требования к организациям общественного питания…»), п. 4.15 — светильники должны иметь защитную арматуру, исключающую попадание осколков на продукцию при повреждении; пп. 5.9 и 10.2 — прямое предписание об установке бактерицидных ламп в цехах холодных блюд, кремовых и кондитерских участках с соблюдением инструкции по эксплуатации.
• СанПиН 2.3.4.551-96 «Производство молока и молочных продуктов», п. 8.4 — светильники с люминесцентными лампами должны иметь защитную решётку, сетку или рассеиватель, исключающий выпадение осколков; лампы накаливания — сплошное защитное стекло; п. 8.7 — установка бактерицидных ламп в заквасочных и боксах особого санитарного режима.
• СанПиН 2.3.4.050-96 «Производство и реализация рыбной продукции», пп. 3.5.2 и 3.5.4 — защитная решётка или рассеиватель светильников и их размещение, исключающее попадание осколков в продукт; п. 3.5.6 — обязательные бактерицидные лампы в цехах икорного производства.
• СанПиН 2.3.5.021-94 «Санитарные правила предприятий продовольственной торговли», п. 3.4.11 — защитные плафоны с металлической сеткой на светильниках в камерах хранения пищевых продуктов.
• МУ 2.3.975-00 «Применение ультрафиолетового бактерицидного излучения для обеззараживания воздушной среды помещений организаций пищевой промышленности, общественного питания и торговли продовольственными товарами» — методическая база по размещению и режиму работы бактерицидных облучателей на пищевых объектах.
• Методические рекомендации по применению источников ультрафиолетового бактерицидного излучения при производстве, хранении и транспортировке сырья и продуктов питания животного и растительного происхождения (ФГБНУ «Росинформагротех», 2019), п. 7.12 — прямая формулировка: если в конструкции облучателя применяется стекло, в обязательном порядке должны применяться защитные плёнки или иные устройства, препятствующие попаданию осколков стекла на рабочие поверхности, с пересчётом светотехнических характеристик под частичное поглощение УФ-излучения плёнкой.
• СП 2.2.3670-20 «Санитарно-эпидемиологические требования к условиям труда» — общие санитарные требования к производственной среде, дополняющие отраслевые нормы.

Формулировки в отраслевых СанПиН чаще говорят об "исключении попадания осколков", а не буквально о "защитной плёнке" — но на практике это требование выполнимо только противоосколочным исполнением светильников: покрытием колбы, защитной сеткой корпуса или чехлом.

Кейс: молочный цех с открытыми ваннами творога

Исходные условия. Цех производства творога, над технологическими ваннами без крышек установлены открытые бактерицидные облучатели для обеззараживания воздуха в перерывах между сменами.

Симптомы до модернизации:

• лампы стандартного исполнения без защитного покрытия;
• отсутствие расчёта на случай механического повреждения при плановой санобработке;
• риск, зафиксированный в акте внутреннего аудита: попадание фрагментов стекла в открытый продукт при случайном контакте со стремянкой во время обслуживания.

Почему так. Открытые лампы над незакрытой технологической ёмкостью — зона повышенного риска именно потому, что между источником излучения и продуктом нет ни корпуса, ни экрана, только воздух.

Что проверили:

1. Соответствие расположения светильников п. 8.5 СанПиН 2.3.4.551-96 (не допускается размещение над открытым технологическим оборудованием без защиты).
2. Тип используемых ламп и наличие защитного покрытия.
3. Регламент и периодичность санитарной обработки самих светильников.

Решение:

1. Замена ламп на изделия в противоосколочном исполнении с защитной плёнкой, нанесённой на колбу.
2. Пересчёт бактерицидной дозы с учётом коэффициента поглощения плёнки.
3. Согласование графика включения облучателей только в отсутствие персонала.

Внедрение заняло один визит технического специалиста и не потребовало замены самих облучателей — противоосколочные лампы устанавливаются в штатные патроны без изменения корпуса.

Контроль результата. Повторный аудит зафиксировал закрытие риска попадания осколков стекла и подтвердил сохранение проектной бактерицидной эффективности после пересчёта дозы.

Частые ошибки при выборе антиосколочной защиты

Одна из типичных ошибок — заказ облучателя "как есть", без уточнения исполнения ламп, в расчёте на то, что защитная плёнка идёт по умолчанию. Это не всегда так: часть серийных ламп поставляется в открытом исполнении, и осколкозащита должна быть явно указана в спецификации заказа. Вторая ошибка — игнорирование пересчёта дозы облучения: плёнка поглощает часть УФ-спектра, и без корректировки время экспозиции или мощность установки могут не обеспечивать нормируемый бактерицидный эффект. Третья — экономия на защитном исполнении именно там, где оборудование расположено над открытым продуктом (конвейеры, ванны, разделочные столы), хотя риск в этой зоне максимален.

Чек-лист перед заказом УФ-оборудования в противоосколочном исполнении

1. Определите зону размещения облучателя: открытый технологический процесс или закрытый контур.
2. Проверьте, распространяется ли на объект требование отраслевого СанПиН (пищевое производство, общественное питание, торговля, лаборатория).
3. Уточните тип ламп — открытые или закрытые, наличие защитного покрытия по умолчанию.
4. Запросите пересчёт бактерицидной дозы с учётом коэффициента поглощения защитной плёнки.
5. Для конвейерных и вибронагруженных установок выбирайте усиленное защитное исполнение чехла.
6. Уточните совместимость антиосколочного покрытия с режимом мойки и дезинфекции корпуса.
7. Проверьте наличие инструкции по эксплуатации ламп в защитном исполнении для внутреннего регламента предприятия.
8. Согласуйте периодичность визуального контроля целостности защитной плёнки при плановом обслуживании.
9. Для заказных позиций (тоннельные, погружные, нестандартные модули) — согласуйте геометрию чехла на этапе технического задания, а не после изготовления.
10. Включите пункт о противоосколочном исполнении в приёмо-сдаточную документацию по оборудованию.

Вопросы, которые чаще всего задают про противоосколочную защиту ламп

В чём разница между защитной плёнкой на лампе и защитной арматурой светильника? Плёнка — это покрытие, нанесённое непосредственно на колбу лампы, которое удерживает осколки и люминофор при разрушении стекла на месте. Защитная арматура (сетка, решётка, плафон) — это элемент корпуса светильника, дополнительно ограничивающий разлёт фрагментов. Санитарные нормы допускают оба варианта или их комбинацию, но для открытых облучателей без корпуса плёнка на самой лампе часто остаётся единственным барьером.

Обязательна ли противоосколочная защита именно для бактерицидных ламп, или требование касается любого освещения? Требование к защите от осколков в пищевых и медицинских помещениях распространяется на всё освещение в целом, но для бактерицидных ламп оно особенно значимо из-за дополнительного фактора — ртутного наполнителя и люминофора, которые при разрушении незащищённой колбы попадают в среду вместе со стеклом.

Снижает ли антиосколочное покрытие бактерицидную эффективность лампы? Да, частично — защитная плёнка поглощает некоторую долю УФ-излучения. Это компенсируется на этапе проектирования установки: рассчитывается скорректированная доза с учётом коэффициента поглощения, поэтому итоговый обеззараживающий эффект соответствует нормируемому.

Можно ли доработать уже установленный облучатель, добавив осколкозащиту, или нужно менять всё оборудование целиком? В большинстве случаев достаточно заменить лампы на аналоги в противоосколочном исполнении — корпус и электрическая схема облучателя, как правило, остаются без изменений. Для заказных и нестандартных конфигураций мы дополнительно предлагаем внешний защитный чехол, если замена самой лампы невозможна.

Как часто нужно проверять целостность защитной плёнки? Рекомендуется визуальный осмотр при каждой плановой санитарной обработке светильников — совмещённо с регламентной чисткой, предписанной отдельными отраслевыми СанПиН (как правило, не реже одного раза в квартал, для отдельных производств — чаще).

Требуется ли осколкозащита для облучателей, установленных в закрытых рециркуляторах? Формально риск ниже, поскольку лампа скрыта корпусом рециркулятора, но при сервисном вскрытии камеры персонал контактирует с лампой напрямую. Мы рекомендуем защитное исполнение и для этой категории — особенно если рециркулятор эксплуатируется в пищевом или медицинском помещении.

Распространяется ли требование защиты от осколков на УФ-модули для очистки воды? Да — при разгерметизации лампы в проточном или погружном модуле осколки и наполнитель могут попасть непосредственно в обрабатываемую воду. Для таких установок мы предлагаем защитный чехол, совместимый с кварцевым корпусом реактора.

Можно ли заказать противоосколочное исполнение для нестандартного, ранее не выпускавшегося облучателя? Да, это входит в перечень заказных позиций — мы подбираем геометрию защитного покрытия под конкретную конструкцию облучателя на этапе технического задания.

Итог

Осколкозащита ламп в УФ-оборудовании — требование, которое прямо или косвенно закреплено в целом ряде санитарных документов для пищевых, медицинских и торговых объектов, и одновременно инженерная задача, решаемая на уровне конструкции облучателя. Мы в UVL предлагаем противоосколочное исполнение как для серийных рециркуляторов и открытых бактерицидных облучателей, так и для конвейерных и полностью заказных УФ-модулей, с пересчётом бактерицидной дозы под каждую конфигурацию защитного покрытия. Если вы проектируете участок с открытым технологическим процессом или обновляете действующую установку — уточните у нашего технического специалиста, какое защитное исполнение соответствует профилю вашего производства.
