Ультрафиолетовое обеззараживание сегодня стало золотым стандартом для очистных сооружений. Если классическое хлорирование требует строительства массивных контактных резервуаров (хлору нужно от 30 до 60 минут, чтобы уничтожить бактерии), то УФ-излучение справляется со своей задачей за доли секунды.
Кроме того, хлор бессилен против таких опасных патогенов, как цисты лямблий или криптоспоридии, и образует токсичные хлорорганические соединения. Ультрафиолет разрушает ДНК и РНК вирусов и бактерий (пик эффективности — 254 нм), не меняя химический состав воды и не требуя реагентного хозяйства.
Но что делать, если под УФ-систему на объекте нет свободного места, а резервуар уже отлит в бетоне или сварен из стали? Именно с таким вызовом к производителю УФ- ламп UVL обратилось предприятие из Воронежа.
Исходные параметры объекта
Перед нами стояла задача организовать финишную дезинфекцию ливневых сточных вод. Главное условие — полная адаптация оборудования под существующий и уже смонтированный накопительный резервуар. Никаких переделок, сварочных работ на объекте или изменения посадочных мест заказчик не допускал.
Ключевые параметры проекта:
- Среда: очищенный ливневый сток.
- Производительность установки: 6 л/с (около 22 м³/ч).
- Тип подключения: Ду150.
- Форм-фактор: погружной, с интеграцией в готовую емкость заказчика.
Решение

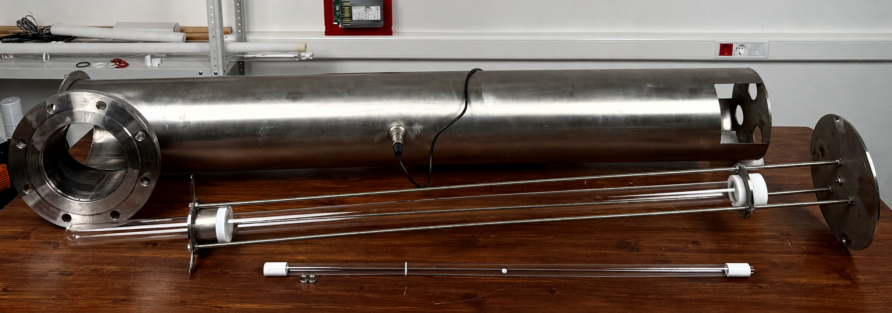

Изучив чертежи емкости заказчика, инженерный отдел UVL спроектировал и изготовил индивидуальную модификацию установки UVL Aqua 500 в уникальном Г-образном исполнении.
В чем уникальность гидродинамики этого решения?
- Г-образный переток: Нижняя заборная часть УФ-камеры погружается непосредственно в толщу воды резервуара. Стоки за счет естественного подпора снизу поступают в заборное отверстие, разворачиваются на 90 градусов и направляются вдоль кварцевого чехла с лампой.
- Максимальный оптический путь: Проходя по горизонтальному участку камеры, вода движется строго параллельно источнику излучения. Это гарантирует, что каждый миллилитр жидкости находится в зоне максимальной плотности бактерицидного потока ровно столько времени, сколько необходимо для полной стерилизации.
- Идеальный монтаж: Верхняя часть Г-образной конструкции заканчивается фланцевым соединением Ду150, которое с микронной точностью совпало с ответным фланцем на резервуаре заказчика. Монтаж превратился в простую операцию «опустил и затянул болты».
Проточные многоламповые установки с повышенной производительностью из нержавеющей стали обеспечивают обеззараживание до 99% SA в системе очистки воды. Подключаются к трубопроводу с помощью патрубков различного сечения. Мы производим установки с тремя патрубками для возможности выбора типа подключения "П","И" или "Г".

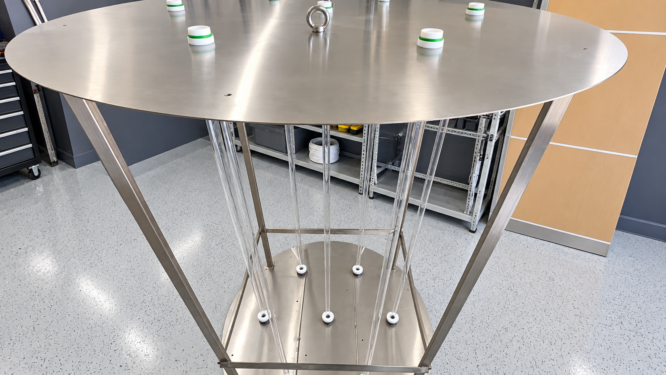

Погружные установки представляют из себя УФ лампу, размещенную в кварцевом чехле. Обеззараживание открытым источником ультрафиолетового излучения происходит в отдельной емкости или резервуаре. Возможно кассетное исполнение данной установки с использованием большого количества ламп и корпуса из нержавеющей стали.
Ключевые компоненты УФ-системы
Основой установки стала высокоэффективная УФ-лампа UVL 32470 мощностью 500 Вт, разработанная и произведённая компанией UVL.
Собственное производство полного цикла позволяет нам контролировать основные физические параметры излучателя на всех этапах изготовления:
- Качественный кварц: Чехол лампы выполнен из высокочистого кварцевого стекла, которое отсекает озонообразующий спектр, но пропускает более 90% полезных бактерицидных UVC-лучей.
- Стабильная электроника: В комплекте со шкафом управления поставляется наш фирменный высокочастотный электронный пускорегулирующий аппарат (ЭПРА). Он обеспечивает мягкий старт лампы, защищает её от перепадов напряжения сети и минимизирует падение бактерицидной мощности в течение всего срока службы.
Итоги
Вместо сложного «конструктора» из отдельных ламп и самодельных рам, воронежское предприятие получило заводскую УФ-систему «под ключ», полностью адаптированную под габариты их объекта.
Установка UVL Aqua 500 была интегрирована в технологическую цепочку без изменения строительных конструкций резервуара. Завод UVL в очередной раз доказал: статус производителя позволяет нам оперативно менять геометрию корпусов и логику потоков под конкретные условия монтажа, гарантируя 100% микробиологическую безопасность сброса стоков.
