В этом проекте требовалось организовать УФ-обеззараживание производственно-ливневого потока без строительства отдельной камеры. Комплекс нужно было встроить непосредственно в действующий канализационный колодец, сохранив самотечный режим.
Задача заказчика
Для промышленного предприятия в Московской области требовалось обеспечить обеззараживание очищенных производственных и ливневых стоков перед дальнейшим сбросом.
Монтаж планировался в колодце самотечной канализации диаметром около 1500 мм и глубиной 3000 мм.
Максимальный расчётный расход — до 85 м³/ч.
Дополнительная сложность была связана с переменной нагрузкой: в обычных условиях через сооружение проходил постоянный производственный поток, а во время осадков к нему добавлялись ливневые воды.
Исходные параметры
При подборе учитывались:
- производительность — до 85 м³/ч;
- режим подачи — безнапорный;
- движение — самотёком;
- температура воды — от +8 до +30 °C;
- режим работы — непрерывный;
- требуемая УФ-доза — не менее 40 мДж/см²;
- коэффициент пропускания УФ при 254 нм — не менее 70%;
- уровень жидкости — от 6 до 40 см.
Особенность проекта
Главным ограничением стали условия монтажа.
В отличие от стандартных напорных установок, на объекте не было отдельного трубопроводного участка, где можно было разместить проточную УФ-камеру.
Комплекс следовало установить непосредственно в канализационной шахте, поэтому при проектировании учитывались:
- доступные габариты;
- изменяющийся уровень жидкости;
- направление потока;
- возможность сервисного обслуживания.
После уточнения гидравлической схемы специалисты UVL выбрали погружную модульную установку с вертикальным расположением УФ-источников.
Решение

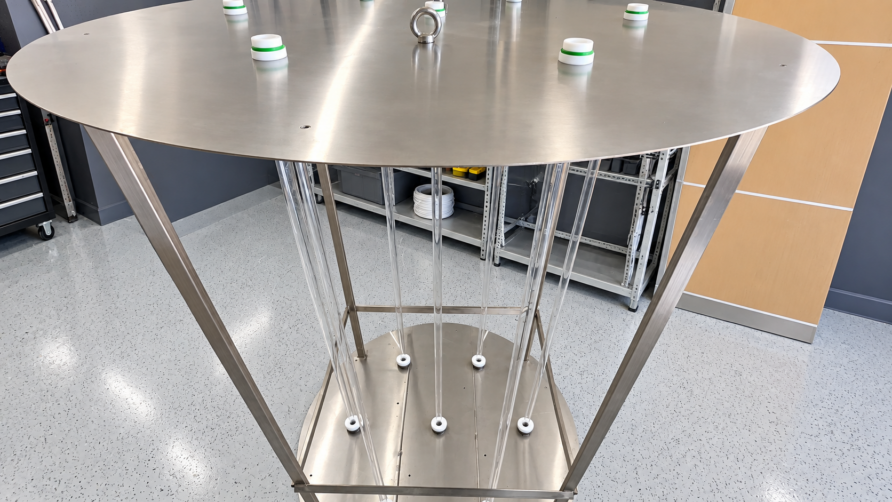

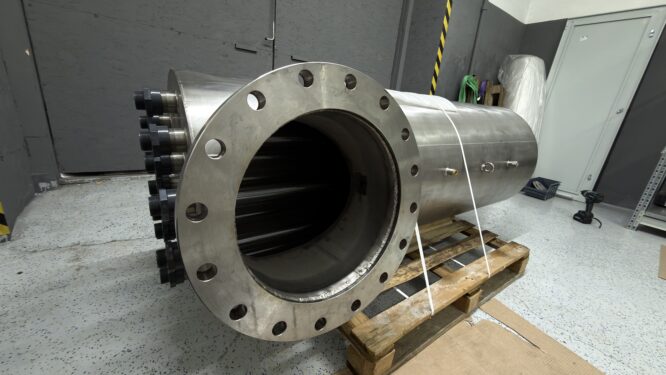

Для проекта подготовили блок из шести погружных модулей UVL MOD 19320, объединённых в общую кассету.
Несущая конструкция изготовлена из нержавеющей стали AISI 304 и рассчитана на монтаж в заданных габаритах колодца.
Такая компоновка позволяет обрабатывать поток непосредственно при его прохождении через сооружение без строительства дополнительной напорной камеры.
Размеры конструкции подобраны под объект: диаметр составляет около 1300–1450 мм, длина — 1900–2100 мм.
Инженерное исполнение: шесть погружных модулей
Чтобы обеспечить расчётную производительность, применили шесть UVL MOD 19320 с амальгамными лампами мощностью 320 Вт каждая. При проектировании учитывались не только количество УФ-источников, но и их размещение в общем блоке. Это позволило эффективно использовать ограниченный объём колодца и получить необходимую дозу при расходе до 85 м³/ч.
В модулях установлены амальгамные бактерицидные лампы низкого давления с ресурсом не менее 16 000 часов. Они рассчитаны на стабильную эксплуатацию при температуре обрабатываемого потока от +8 до +30 °C. Каждый источник помещён в защитный кварцевый чехол, который обеспечивает передачу УФ-излучения и предотвращает контакт лампы с жидкостью.
Погружные установки представляют из себя УФ лампу, размещенную в кварцевом чехле. Обеззараживание открытым источником ультрафиолетового излучения происходит в отдельной емкости или резервуаре. Возможно кассетное исполнение данной установки с использованием большого количества ламп и корпуса из нержавеющей стали.
Компания UVL производит лотковые УФ-обеззараживатели для обработки сточных, технических и бытовых вод на основе амальгамных ультрафиолетовых ламп, объединённых в кассету.

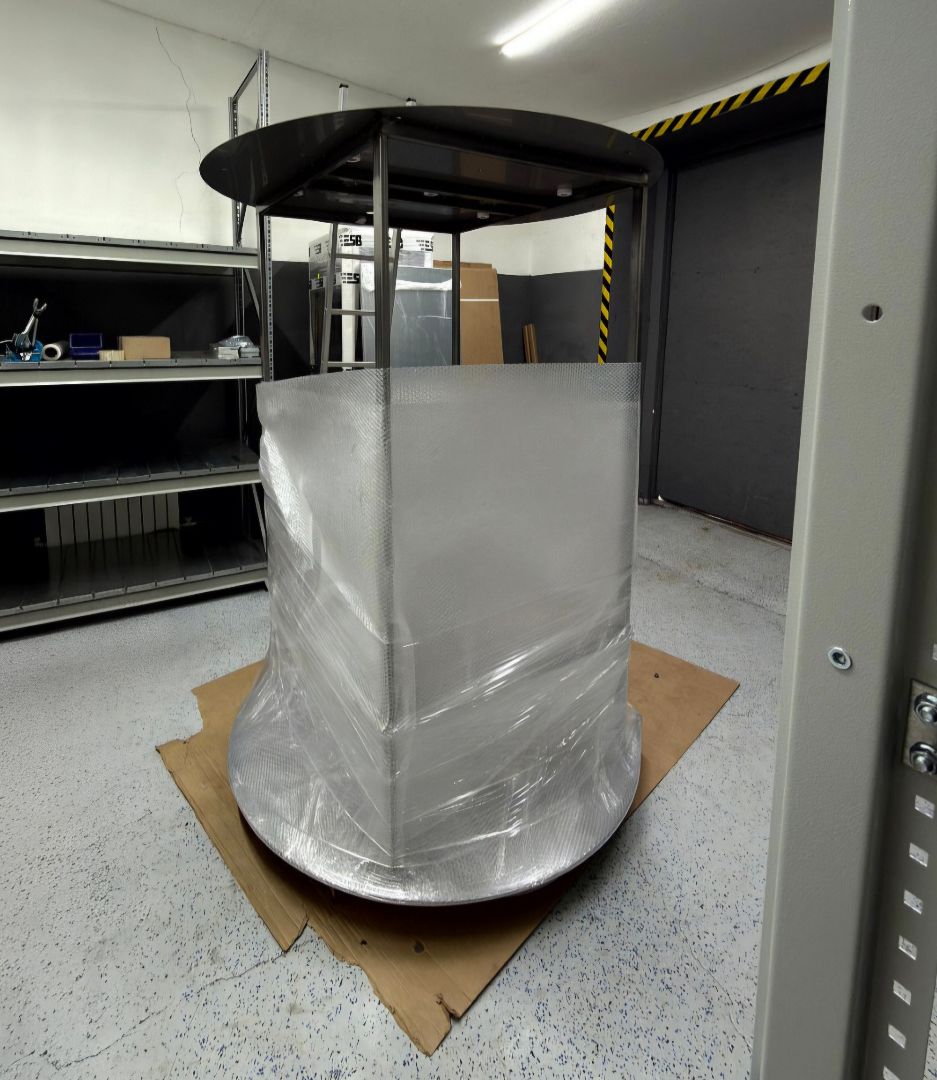

Модули закреплены в готовой заводской конструкции из нержавеющей стали AISI 304, изготовленной по размерам сооружения. Заводская сборка сохраняет расчётную геометрию элементов, снижает риск ошибок при монтаже и сокращает объём работ на объекте.
Для управления предусмотрен шкаф уличного исполнения IP54 с электронными пускорегулирующими аппаратами, защитой, учётом наработки и контролем состояния УФ-источников. Он позволяет отслеживать работу комплекса и своевременно выполнять техническое обслуживание.
Реализация проекта
Перед изготовлением специалисты уточнили размеры сооружения, гидравлическую схему и условия монтажа.

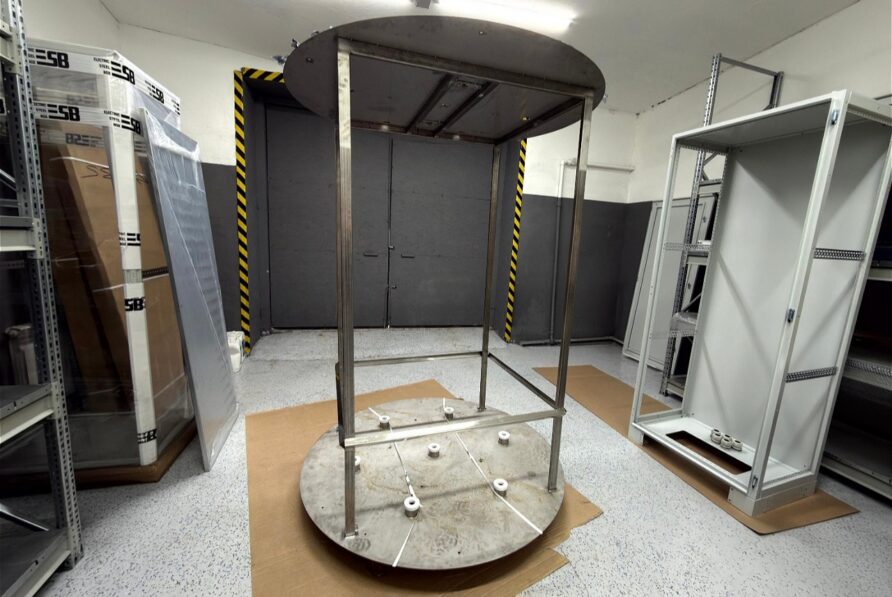

По полученным данным была разработана вертикальная конструкция с шестью погружными модулями, адаптированная под заданные габариты.
После изготовления комплект доставили на площадку и смонтировали в канализационном колодце.
Результат
Для промышленного предприятия изготовлен погружной УФ-комплекс для обработки производственно-ливневых стоков производительностью до 85 м³/ч при дозе не менее 40 мДж/см².
Вертикальная конструкция с шестью модулями UVL MOD 19320 позволила вписать установку в готовый колодец, сохранить самотечную схему движения потока и обеспечить его непрерывное УФ-обеззараживание.
