В данном проекте требовалось не просто подобрать установку по производительности, а адаптировать промышленную УФ-систему под существующую трубопроводную схему очистных сооружений.
Объект
К нам обратилась инжиниринговая компания из Ульяновска, занимающаяся комплектацией объекта очистки сточных вод.
Задача заключалась в подборе проточной УФ-установки для обеззараживания очищенных сточных вод с производительностью около 550 м³/ч.
Дополнительными требованиями были:
- подключение к существующему трубопроводу DN400 PN10;
- вертикальное расположение оборудования;
- отдельный шкаф управления;
- возможность промывки камеры без демонтажа.
Поставка выполнялась в рамках государственного контракта с казначейским сопровождением, поэтому техническая часть проекта сопровождалась подготовкой необходимой документации.
Исходные параметры проекта
При подборе оборудования учитывались:
- среда — очищенные сточные воды;
- производительность — 550 м³/ч;
- доза УФ-излучения — 30 мДж/см²;
- подключение — DN400 PN10;
- исполнение — И-образное;
- монтаж — вертикальный;
- длина кабелей подключения — 10 м;
- контроль наличия потока воды;
- возможность химической промывки камеры.
По этим параметрам была выбрана проточная система UVL Aqua 18-700 с 18 УФ-источниками.
Особенности проектирования
Основная сложность проекта заключалась в необходимости обеспечить эффективное обеззараживание большого объёма воды при сохранении заданных габаритов и условий монтажа.
При расходах около 550 м³/ч недостаточно просто увеличить размер камеры — важно обеспечить равномерное распределение потока и достаточную интенсивность УФ-воздействия по всему объёму воды.
Поэтому в установке применена многоламповая камера с 18 УФ-источниками, размещёнными внутри кварцевых чехлов.
Дополнительно инженеры UVL адаптировали конструкцию под существующую инженерную схему объекта: проверили расположение фланцев, возможность вертикального монтажа, доступ для обслуживания и внесли изменения в рабочий чертёж.
Решение UVL

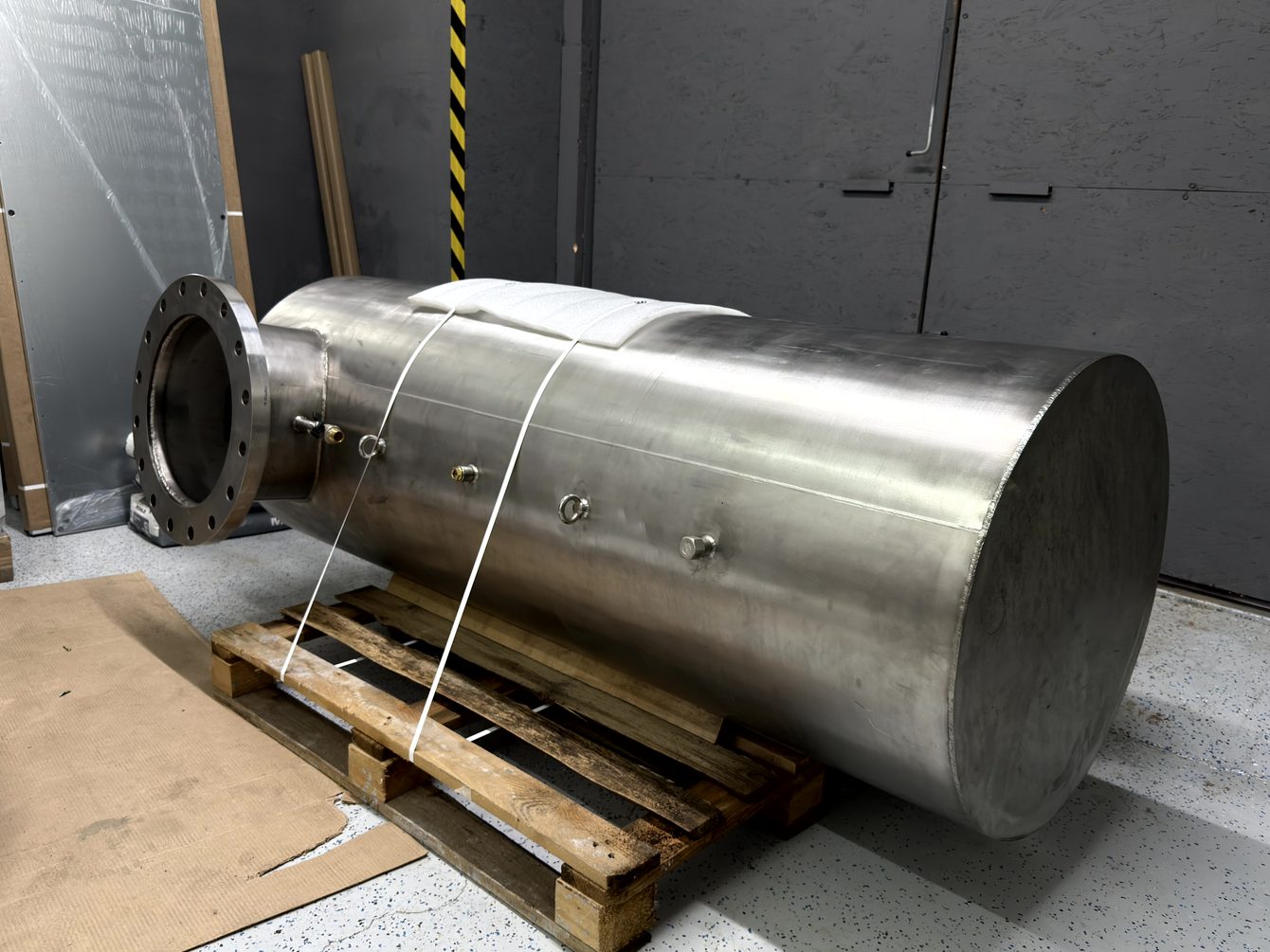

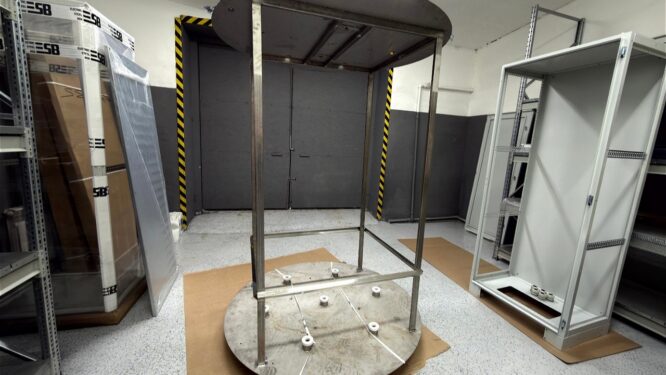

Для объекта была изготовлена UVL Aqua 18-700 в И-образном исполнении.

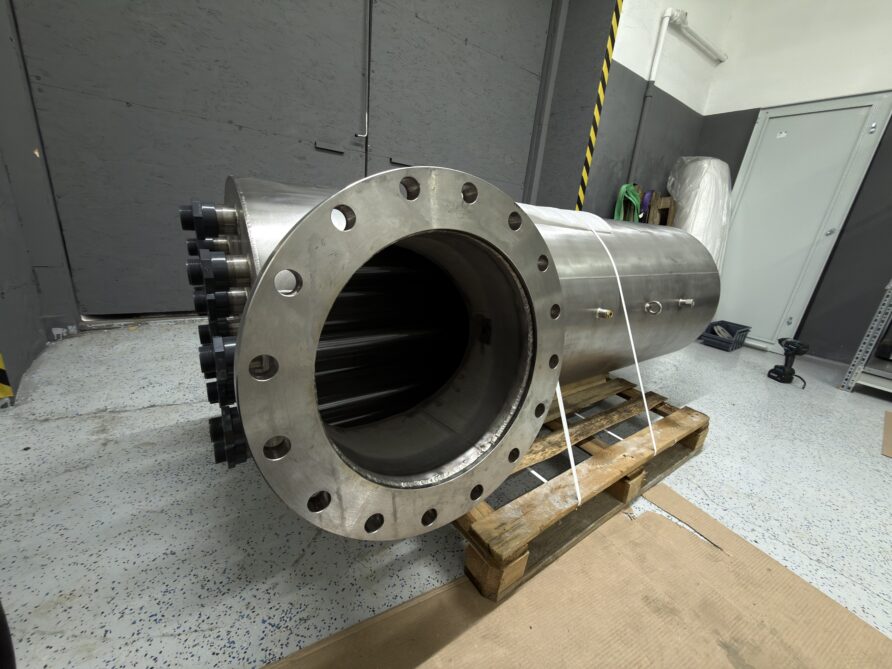

Камера обеззараживания выполнена из нержавеющей стали AISI 304 и оснащена фланцевыми соединениями DN400. Внутри корпуса установлены 18 кварцевых чехлов с бактерицидными УФ-источниками.

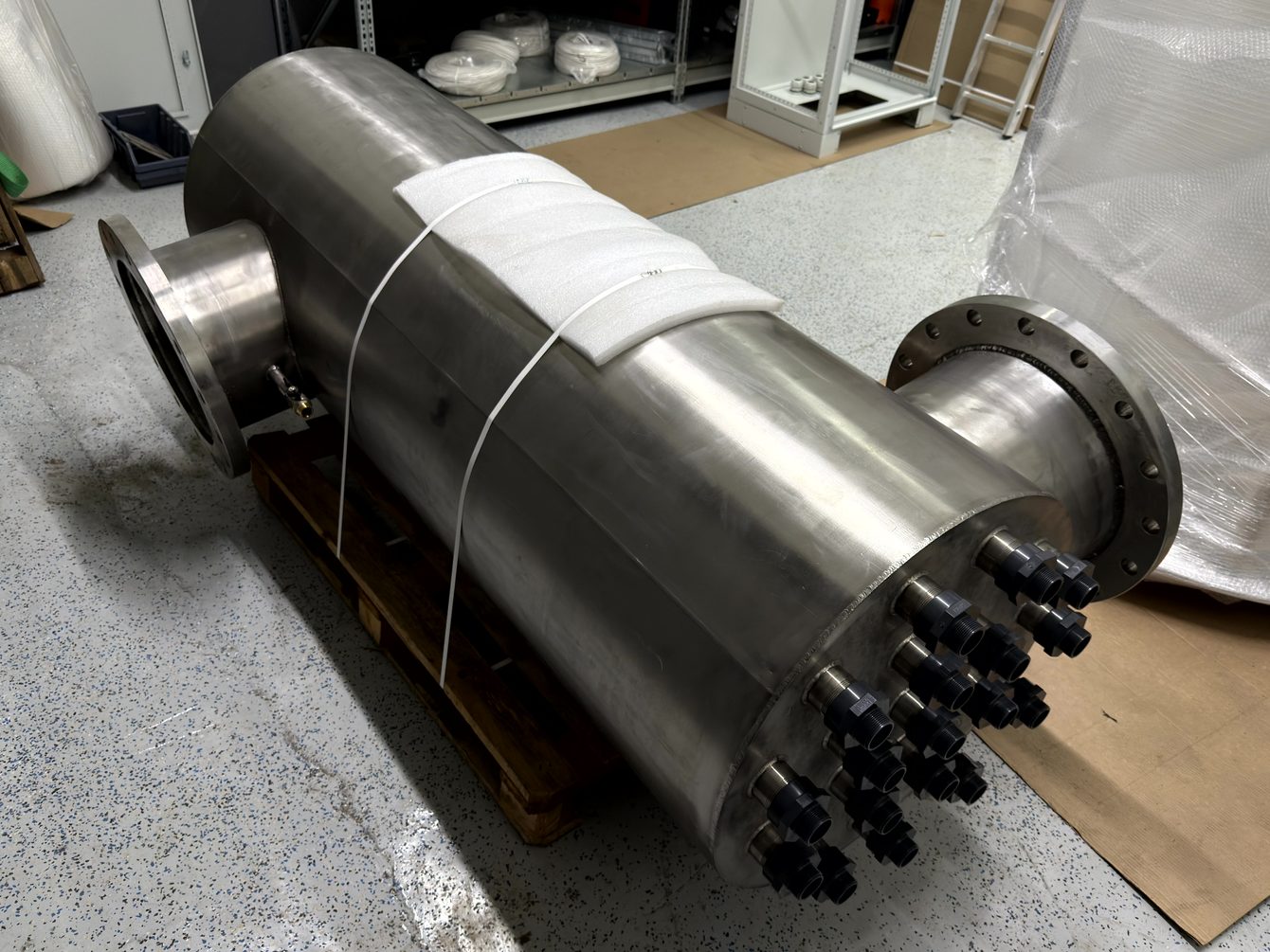

И-образная компоновка позволила встроить оборудование в существующую трубопроводную схему без изменения строительной части объекта.
Максимальное рабочее давление камеры — до 1 МПа (10 бар).
Проточные многоламповые установки с повышенной производительностью из нержавеющей стали обеспечивают обеззараживание до 99% SA в системе очистки воды. Подключаются к трубопроводу с помощью патрубков различного сечения. Мы производим установки с тремя патрубками для возможности выбора типа подключения "П","И" или "Г".
Комплектация и обслуживание
В состав системы вошли:
- камера обеззараживания AISI 304;
- 18 УФ-источников;
- кварцевые чехлы;
- электронные пускорегулирующие аппараты;
- шкаф управления;
- блок промывки производительностью 3,6 м³/ч;
- датчик-реле потока.
Для упрощения эксплуатации предусмотрена промывка камеры без демонтажа оборудования из трубопровода. Циркуляция специального раствора позволяет очищать кварцевые чехлы от отложений и поддерживать эффективность УФ-излучения.
Датчик потока дополнительно защищает систему, предотвращая работу УФ-источников при отсутствии движения воды.
Документальное сопровождение и результат
Проект реализовывался в рамках государственного контракта, поэтому поставка сопровождалась подготовкой полного комплекта документов с учетом требований казначейского контроля.
После согласования технической и документальной части была изготовлена и поставлена система UVL Aqua 18-700, рассчитанная на обеззараживание очищенных сточных вод производительностью до 550 м³/ч при дозе 30 мДж/см².
В результате заказчик получил промышленную УФ-установку, полностью адаптированную под существующую инженерную инфраструктуру объекта, с возможностью удобного обслуживания и контроля работы системы.
