Мы производим УФ-оборудование, бактерицидные лампы и комплектующие к ним для обеззараживания воды, воздуха и поверхностей. Для рыбоводных хозяйств и установок замкнутого водоснабжения особенно важно учитывать не только общий расход воды, но и размеры канала, способ размещения модулей и возможность встроить оборудование в уже действующую схему.
Объект

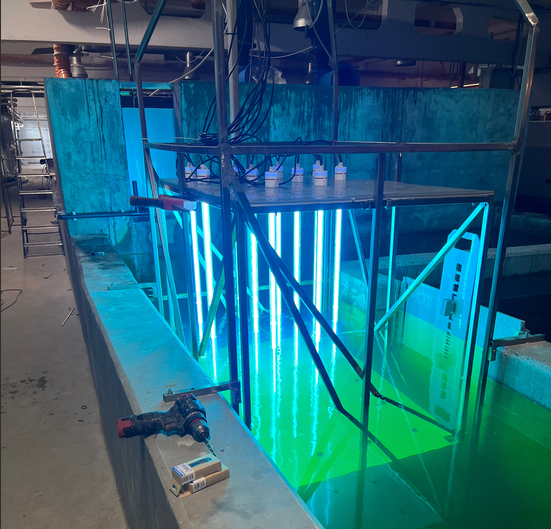

К нам повторно обратилось предприятие из Санкт-Петербурга, которое производит оборудование для систем УЗВ. Ранее заказчик уже приобретал наши погружные модули и на их основе самостоятельно собрал лотковую установку для обеззараживания воды.
Новый запрос был связан с расширением системы. Требовалось рассчитать количество УФ модулей для ещё одного участка с протоком 400 м³/ч и подобрать схему размещения внутри канала.
Исходные параметры объекта
— сфера применения: рыбоводство и системы УЗВ;
— тип установки: лотковая система с погружными модулями;
— расход воды: 400 м³/ч;
— ширина канала: 1 м;
— высота канала: 2 м;
— длина участка: без жёстких ограничений;
— ранее на объекте уже использовались модули UVL.
Проблематика
Основная задача заключалась в том, чтобы правильно распределить УФ источники по большому сечению канала и обеспечить обработку всего потока воды. При расходе 400 м³/ч недостаточно просто увеличить число ламп — важно выбрать понятную схему монтажа, при которой модули равномерно перекрывают рабочую зону.
Дополнительно нужно было сохранить привычный для заказчика формат лотковой установки. Поскольку предыдущая система уже была самостоятельно собрана на базе модулей UVL и успешно применялась на объекте, переходить на закрытую проточную камеру не требовалось.
Решение

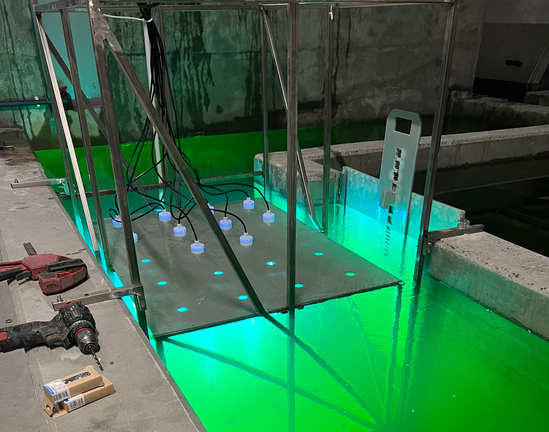

Для нового участка были подобраны восемь погружных модулей UVL Mod 32600. Их предложили разместить в два ряда по четыре модуля, чтобы равномерно распределить бактерицидное УФ-излучение по сечению канала шириной 1 м и высотой 2 м.
Для этой конфигурации предусмотрели удлинённые кварцевые чехлы, подходящие под размеры проектируемой лотковой установки. Такое решение позволило сохранить уже знакомую заказчику конструкцию и масштабировать существующий подход под более высокий расход воды.
Повторное обращение стало важной частью проекта. Заказчик уже имел опыт сборки собственной системы на базе наших погружных модулей, поэтому новый подбор не требовал полностью менять технологию. Нужно было лишь рассчитать оборудование под другой канал и увеличить производительность установки.
В результате предприятие получило готовую конфигурацию для расширения УЗВ без разработки новой системы с нуля.
Характеристики оборудования
- модель — UVL Mod 32600
- количество — 8 шт.
- схема размещения — 2 ряда по 4 модуля
- комплектация — провод длиной 10 м, фторопластовый гермоузел
- степень защиты герметизирующего узла — IP65
- тип лампы — безозоновая амальгамная
- ресурс лампы — до 16 000 часов
- рабочее положение — вертикальное или горизонтальное.
Погружные установки представляют из себя УФ лампу, размещенную в кварцевом чехле. Обеззараживание открытым источником ультрафиолетового излучения происходит в отдельной емкости или резервуаре. Возможно кассетное исполнение данной установки с использованием большого количества ламп и корпуса из нержавеющей стали.
Компания UVL производит лотковые УФ-обеззараживатели для обработки сточных, технических и бытовых вод на основе амальгамных ультрафиолетовых ламп, объединённых в кассету.
Реализация
После получения параметров канала инженеры рассчитали необходимое количество модулей и предложили схему их установки. Заказчику направили коммерческое предложение и паспорт оборудования, после чего восемь модулей были поставлены в резерв под проект.
Так как предприятие самостоятельно изготавливает лотковые установки, ему не требовался готовый металлический корпус. В поставку вошли именно погружные модули в стандартной комплектации, которые можно встроить в конструкцию заказчика.
Такой формат даёт свободу при проектировании лотка, выборе длины канала и размещении оборудования внутри существующей системы УЗВ.
Выгоды
Для заказчика этот проект дал несколько практических преимуществ:
— расчёт оборудования под конкретный расход 400 м³/ч;
— готовую схему размещения модулей в канале;
— возможность продолжить использование уже проверенной конструкции;
— отсутствие необходимости покупать полностью собранную проточную установку;
— удобное масштабирование системы УЗВ за счёт добавления новых погружных модулей;
— единый тип оборудования для старой и новой лотковой установки.
Заключение
UVL подбирает погружные УФ-модули не только для новых объектов, но и для расширения уже действующих систем. В этом случае заказчик вернулся к решению, которое ранее применил в собственной лотковой установке, и получил расчёт под новый расход и размеры канала.
Такой подход позволяет развивать систему УЗВ поэтапно: сохранять существующую конструкцию, добавлять необходимое количество модулей и увеличивать производительность без полной перестройки линии.
